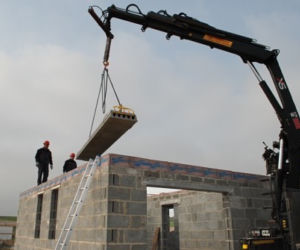

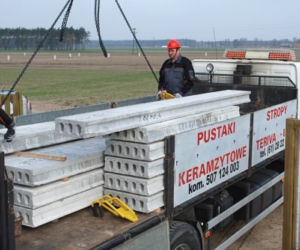

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Każda płyta jest przenoszona z samochodu na budowę przez lekki dźwig a następnie precyzyjnie ustawiana na murze budynku.

Źródło: KONBET

Rozwiń

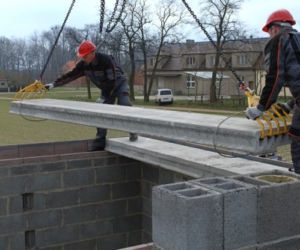

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja2

Do przenoszenia płyt wykorzystywane są specjalne chwytaki, co znacząco wpływa na bezpieczeństwo podczas montażu.

Źródło: KONBET

Rozwiń

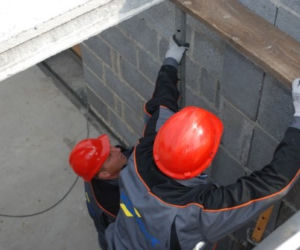

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja3

Odbiór płyty SMART. Z ułożeniem stropu poradzą sobie dwaj pracownicy.

Źródło: KONBET

Rozwiń

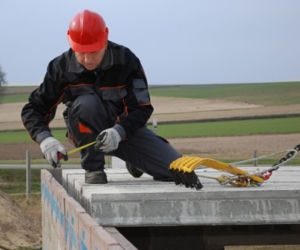

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja6

Kalibracja płyty SMART. Kształtki wieńcowe KONBET ułatwiają i przyspieszają montaż stropu. Oparcie płyty SMART na kształtce wieńcowej lub murze powinno wynosić minimum siedem centymetrów z każdej strony.

Źródło: KONBET

Rozwiń

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Montaż płyty SMART wokół komina - zakładanie szalunku pod komin. Pierwszą czynnością jest wykonanie podpory, na której opiera się panele SMART w celu wykonania wymianu żelbetowego.

Źródło: KONBET

Rozwiń

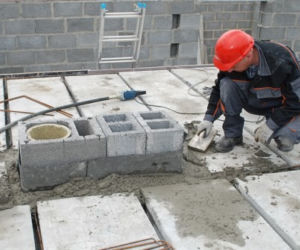

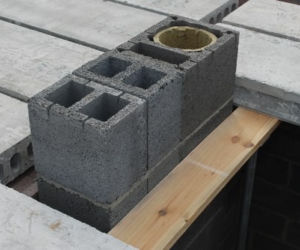

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Montaż płyt SMART wokół komina. Widok komina i ułożonych wokół niego płyt stropowych.

Źródło: KONBET

Rozwiń

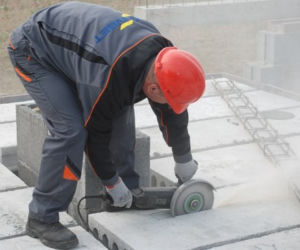

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Montaż płyty wokół komina. Wycinanie otworu. W płytach podwieszonych oraz płytach za kominem wycina się otwory w osiach kanałów w celu montażu zbrojenia wymianu.

Źródło: KONBET

Rozwiń

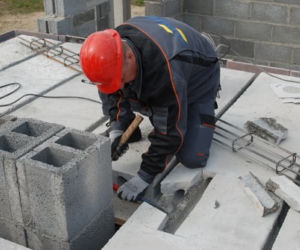

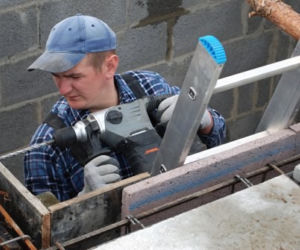

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Montaż płyt wokół komina. Wykuwanie. Przed betonowaniem powierzchnię należy oczyścić i obficie polać wodą.

Źródło: KONBET

Rozwiń

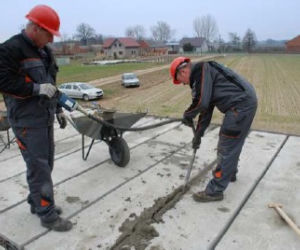

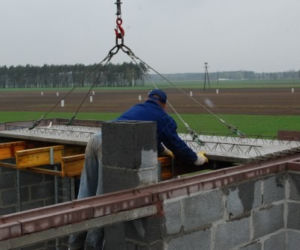

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Betonowanie belki wymianu przy kominie. Do zbrojenia wymianu oraz kanałów pomiędzy płytami wlewany jest beton, następnie wibrowany i pozostawiony do uzyskania wytrzymałości konstrukcyjnej.

Źródło: KONBET

Rozwiń

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Klatka schodowa. Wieniec klatki schodowej wykonuje się za pomocą kształtek wieńcowych typu L oraz U, w których umieszczane jest zbrojenie.

Źródło: KONBET

Rozwiń

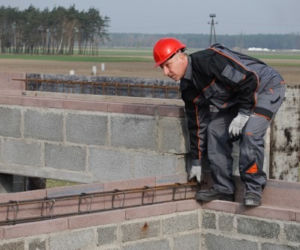

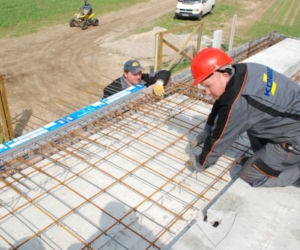

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Wykonanie wieńca klatki schodowej. Zakładanie zbrojenia.

Źródło: KONBET

Rozwiń

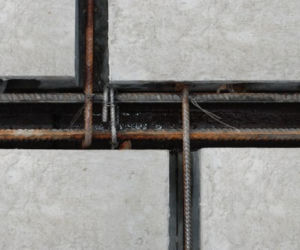

Montaz lekkiego stropu panelowego SMART

Strop SMART - detal zbrojenia. Na ścianach nośnych układane jest zbrojenie wieńców, które następnie łączone jest z prętami umieszczonymi w pachwinach między płytami.

Źródło: KONBET

Rozwiń

Montaz lekkiego stropu panelowego SMART

Strop SMART - zaślepki. Istotne jest również sprawdzenie obecności zaślepek w otworach płyt. Po ułożeniu płyt, a przed wypełnieniem spoin i wieńców, należy wyrównać dolne powierzchnie prefabrykatów (w środku ich rozpiętości) za pomocą urządzeń do wyrównywania sąsiadujących płyt albo poprzez podparcie od spodu w środku rozpiętości.

Źródło: KONBET

Rozwiń

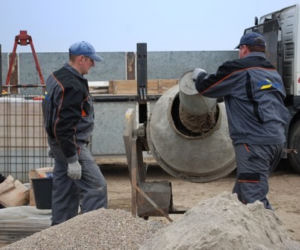

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Przygotowanie zaprawy. Do betonowania należy użyć zaprawy ekspansywnej. Pozwoli to na wyeliminowanie zjawiska klawiszowania. Zaprawa ekspansywna zwiększa wytrzymałość połączeń pomiędzy płytami strunobetonowymi.

Źródło: KONBET

Rozwiń

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Betonowanie stropu SMART. Przygotowaną mieszanką wypełniamy zamki pomiędzy płytami, wibrujemy i wygładzamy.

Źródło: KONBET

Rozwiń

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Łączenie stropu SMART ze stropem FILIGRAN. Połączenie tych dwóch technologii umożliwia montaż balkonów. Istotne jest by wysokość konstrukcyjna płyty typu Filigran odpowiadała wysokości konstrukcyjnej płyty sprężonej, tj. 15 lub 20 cm. Łącznie płyt jest bardzo proste – SMART łączy się z Filigranem poprzez zbrojenie górne i nadbeton oraz tzw. połączenie młotkowe (wpusty wycięte w panelu).

Źródło: KONBET

Rozwiń

Montaż Lekkiego Stopu Panelowego SMART – fotorelacja

Montaż balkonowej wkładki Isokorb. Wkładkę Isokorb łączy się z górnym zbrojeniem płyty typu Filigran i zalewa betonem. Takie rozwiązanie zapobiega powstawaniu mostków termicznych, dzięki czemu redukuje się do minimum straty ciepła.

Źródło: KONBET

Rozwiń
