Panele PV na dachu krytym dachówkami

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

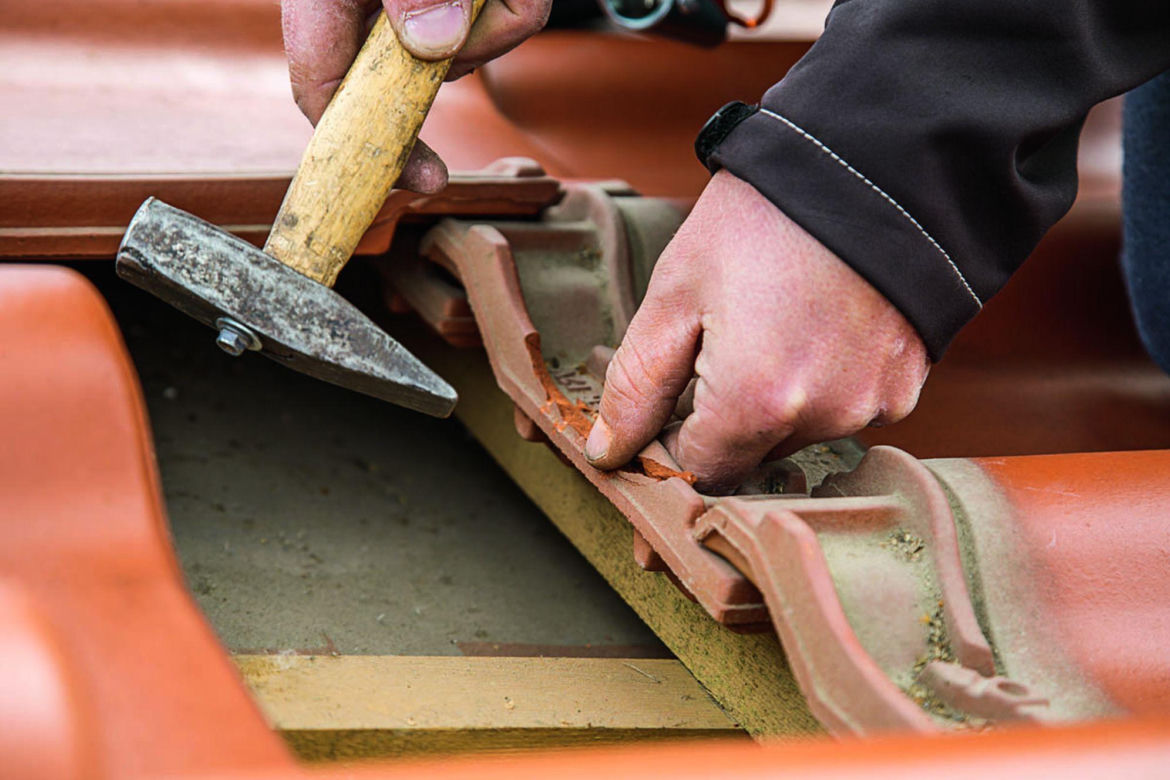

Podkucie dachówki. Aby zamocować uchwyt szyny nośnej, trzeba skuć fragment zamka dachówki

Źródło: Mariusz Bykowski

Rozwiń

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

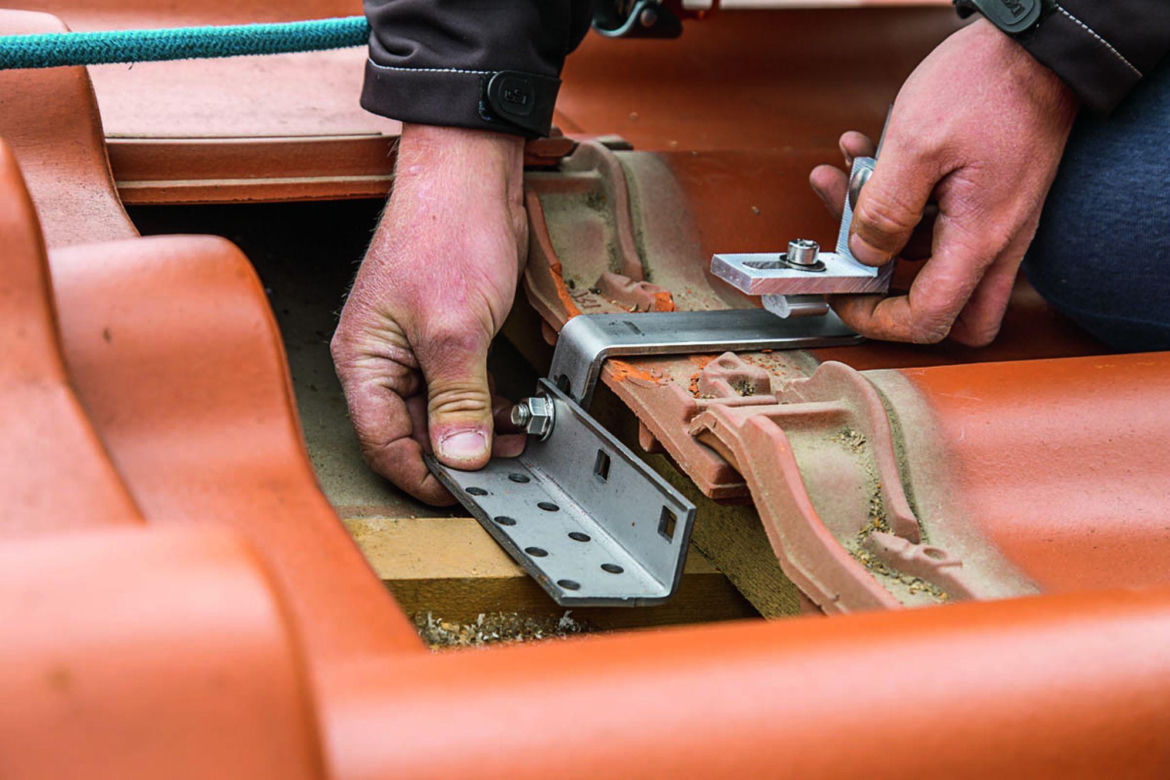

Montaż uchwytu. Uchwyt przykręca się przez kontrłatę do krokwi

Źródło: Mariusz Bykowski

Rozwiń

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

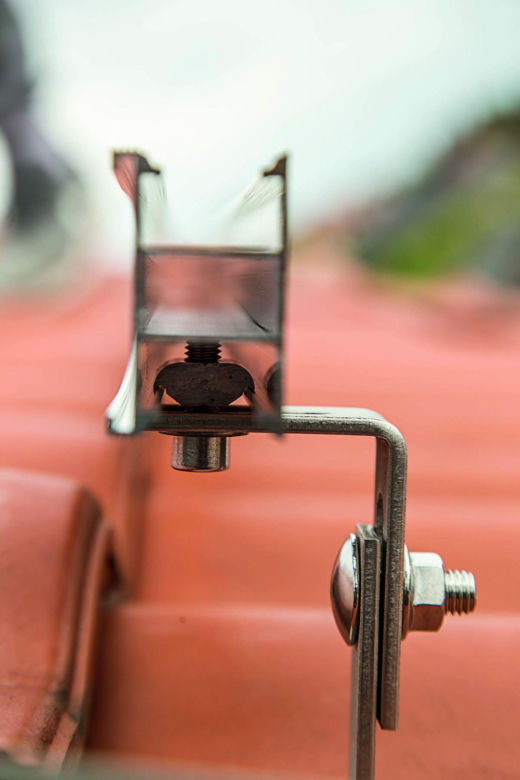

Mocowanie szyn nośnych. Szynę łączy się z uchwytem śrubami dostarczonymi przez producenta danego systemu

Źródło: Mariusz Bykowski

Rozwiń

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

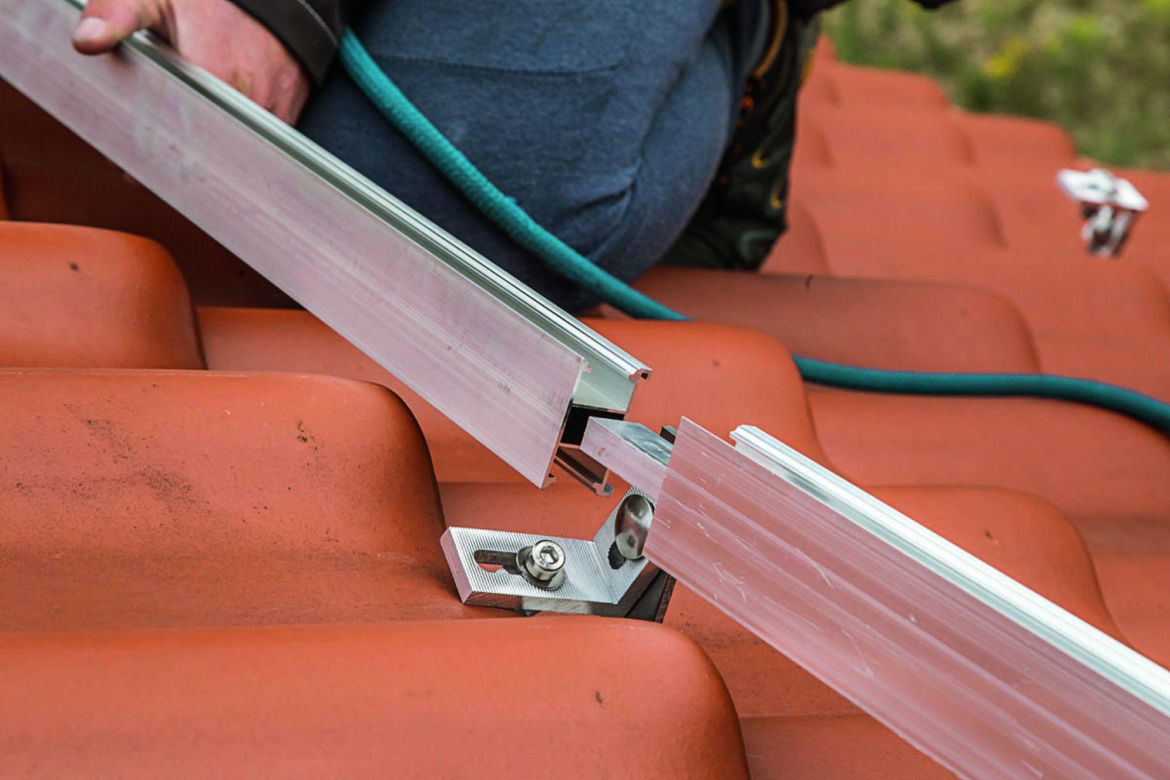

Łączenie szyn po długości. Aluminiowe szyny można skracać szlifierką kątową lub łączyć ze sobą, w zależności od potrzeb

Źródło: Mariusz Bykowski

Rozwiń

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

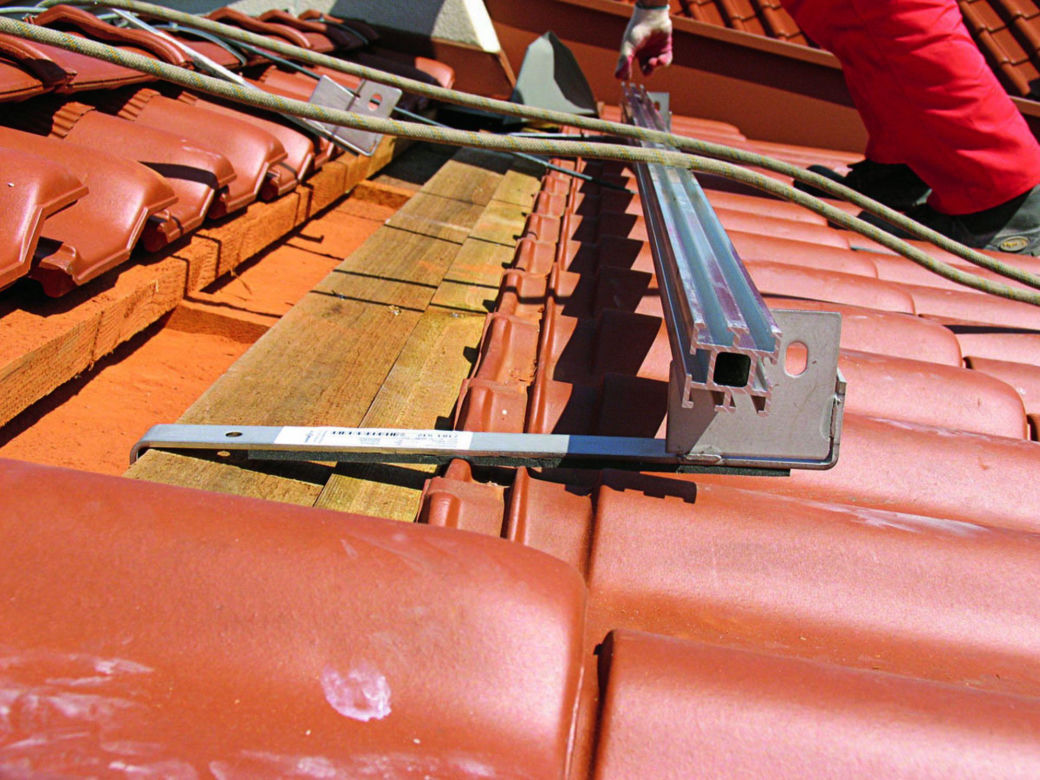

Montaż na uchwyty hakowe. Szyny można też mocować do uchwytów hakowych. Tych nie łączymy z krokwiami tylko zaczepiamy o dodatkowe łaty, które trzeba wcześniej przykręcić

Źródło: Wiktor Greg

Rozwiń

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

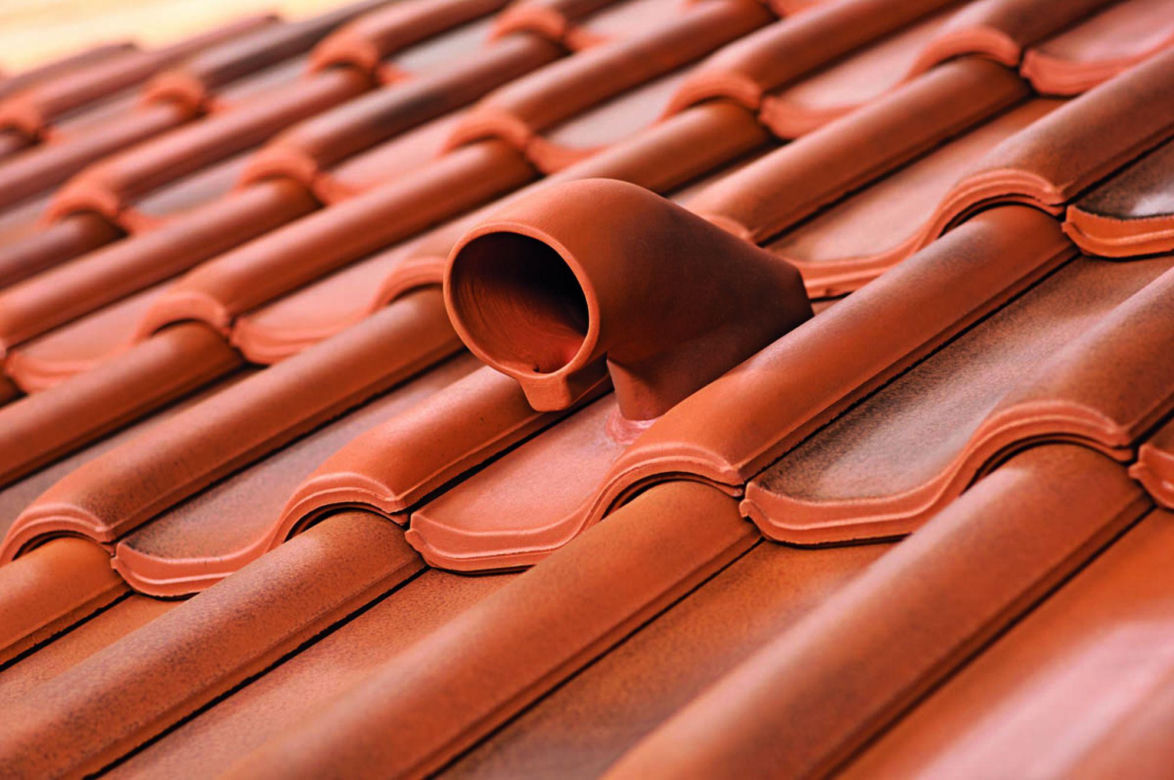

Dachówka do przeprowadzania przewodów. Najlepiej, aby kable przeprowadzić pod pokrycie za pośrednictwem specjalnej dachówki

Źródło: CREATON

Rozwiń

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

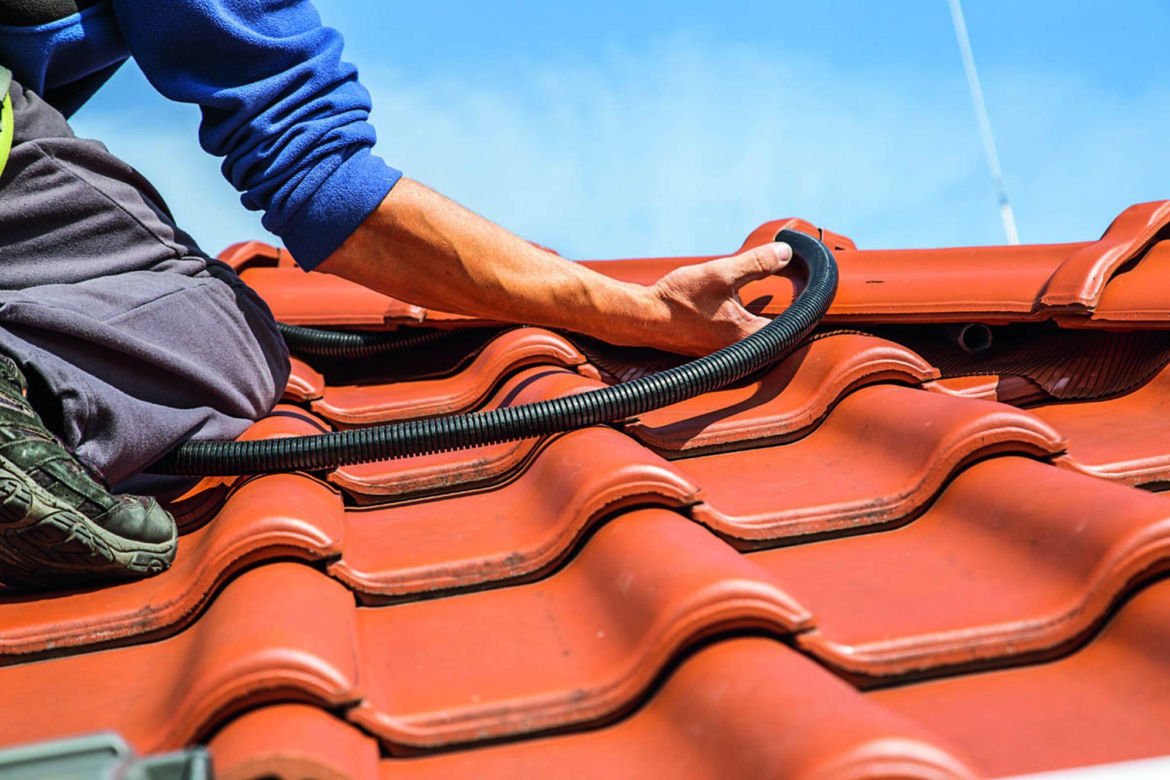

Przeprowadzenie kabli w linii kalenicy. Jeśli jej brak, można skorzystać ze szczeliny pod gąsiorami

Źródło: Mariusz Bykowski

Rozwiń

Powiększ zdjęcie

Panele PV na dachu krytym dachówkami

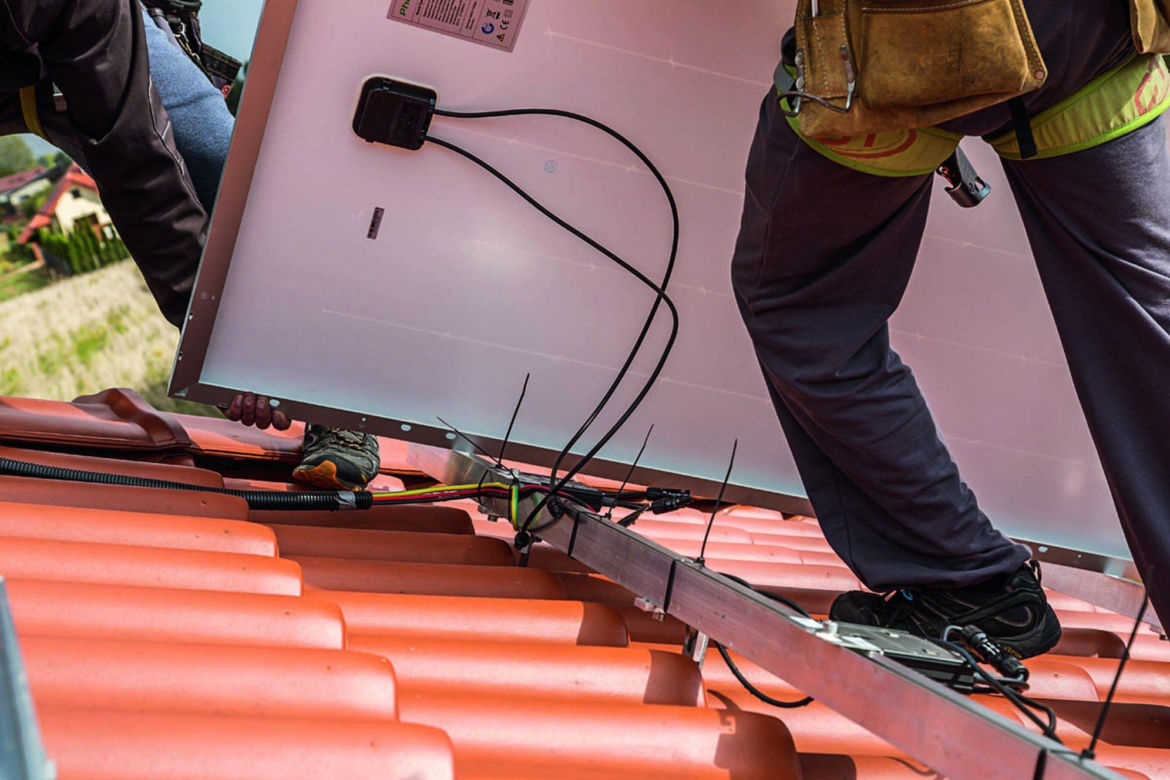

Szczelina wentylacyjna. Montując szyny trzeba brać pod uwagę, że między spodem panelu a pokryciem dachowym musi pozostać odstęp o wysokości przynajmniej 5 cm

Źródło: Mariusz Bykowski

Rozwiń
