Najbardziej prestiżowa inwestycja MOSTOSTAL WARSZAWA: Atlas Arena
Hala widowiskowo-sportowa Atlas Arena jest największym tego typu obiektem w Polsce, oddanym do użytku w czerwcu 2009 roku. Hala może pomieścić jednocześnie ok. 12 100 widzów na miejscach siedzących. Poszczególne pomieszczenia hali rozmieszczone są na pięciu kondygnacjach.
Inwestorem hali sportwej było miasto Łódź. Wykonaniem zajęlo się konsorcjum firm: Mostostal Warszawa SA (jako lider) i Mostostal Puławy SA. Obiekt znajduję się w kompleksie sportowym ŁKS przy al. Unii Lubelskiej.
Konstrukcja hali sportowej w Łodzi charakteryzuje się skomplikowanym układem nośnym, a także głębokim posadowieniem. Układ nośny tworzą tu konstrukcja stalowa dachu oparta na sprężonym pierścieniu żelbetowym i 16 przestrzennych słupach głównych oraz posadowienie - 7,5 m poniżej poziomu terenu (wybrano w tym celu ok. 180 000 m3 ziemi).

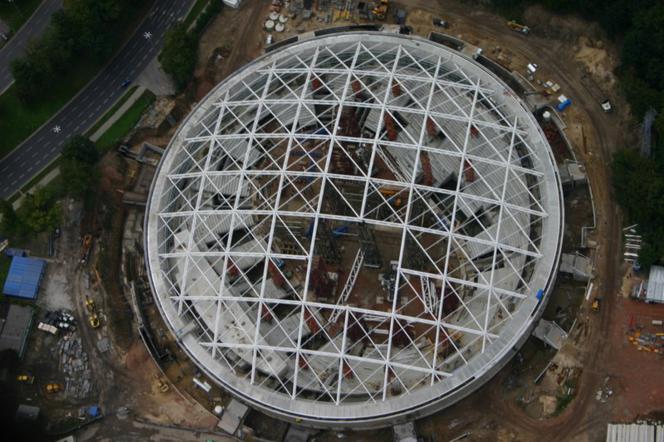

Zadaszenie Atlas Areny ma w rzucie kształt koła o średnicy 138,5 m. Przekrycie zaprojektowano w formie wycinka prętowej, stalowej kopuły kulistej. Promień krzywizny wynosi ok. 16 m. Wysokość od poziomu areny do spodu pokrycia w najwyższym punkcie kopuły wynosi ok. 35 m.
Konstrukcję kopuły stanowi ruszt dwupowłokowy, utworzony z ortogonalnie umieszczonych 16 łuków stalowych, rozstawionych co 15 m w rzucie. Łuki, z uwagi na ich ortogonalne usytuowanie w rzucie, mają zróżnicowane rozpiętości: dwie pary łuków środkowych mają rozpiętość 135 m, kolejne pary, rozmieszczone symetrycznie, odpowiednio: 128 m, 113,2 m i 86,2 m. Każdy z łuków ma przekrój kratownicowy, wysokości 200 cm (w osiach pasów, mierzona w każdym przekroju pionowym). Kratownice ulokowano pionowo, aproksymują one łuki, w formie łamanej. Załamania dźwigarów co 15 m w rzucie tworzą płaszczyzny o wymiarach 15x15 m w rzucie. Każdy z 15 m odcinków dźwigara podzielono słupkami i skartowaniami na 4 części.
Autor: Mostostal Warszawa SA
Budowa, konstrukcja zadaszenia
Liczby w Atlas Arenie:
- Powierzchnia pomieszczeń - 25 801 m2
- Powierzchnia zabudowy hali - 14 500 m2
- Powierzchnia całkowita - 27 550 m2
- Kubatura nadziemna - 385 000 m3
- Kubatura kanałów podziemnych - 2800 m3
- Średnica obiektu - 140 m
Każde z pól rusztu kratowego (15x15 m) usztywniono, umieszczając po przekątnej kratowe belki usztywniające (długości 21,2 m w rzucie poziomym każda). Belki usztywniające umieszczono równolegle, w jednym kierunku, co 21,2 m w rzucie. Na dźwigarach kratowych i kratowych belkach usztywniających, dodano co 5,3 m płatwie, naprzemiennie o rozpiętości 5,3 m (belkowe) i 10,6 m (belkowe, wzmocnione cięgnem). Średnia żelbetowego pierścienia hali o obwodzie kołowym wynosi 134,7-140,3 m.
Autor: Mostostal Warszawa SA

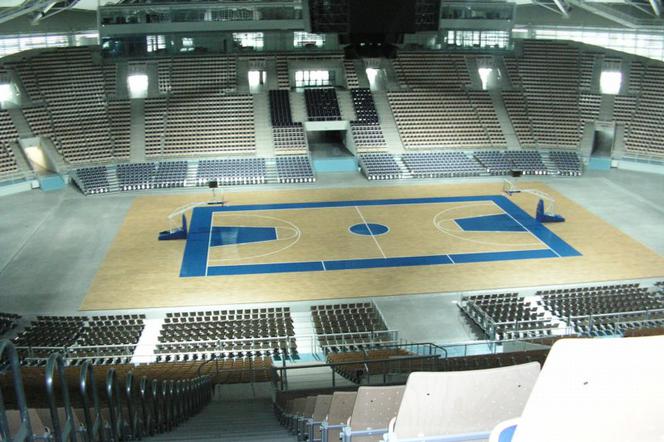

Wnętrze hali
