Detekcja wycieków w instalacjach – nowoczesne technologie wykrywania nieszczelności
Detekcja wycieków w instalacjach zapobiega powstawaniu poważnych szkód w budynkach, takich jak np. zawilgocenie ścian czy fundamentów; pozwala uniknąć kosztownych napraw czy opłacania wysokich rachunków za media. Kluczowe znaczenie podczas wykrywania przecieków ma szybkie i dokładne lokalizowanie miejsc awarii. Ważne jest więc, aby stosowane metody były skuteczne i precyzyjne.
Spis treści
- Tradycyjne metody detekcji wycieków a nowoczesne technologie
- Detekcja wycieków: kamery termowizyjne, detektory akustyczne i sensory wilgoci
- Inteligentne systemy monitorowania i detekcji wycieków w instalacjach
- Detekcja wycieków na wczesnym etapie – rodzaje usterek
- Detekcja wycieków – kiedy warto skorzystać z usług profesjonalnej firmy?
Tradycyjne metody detekcji wycieków a nowoczesne technologie
Detekcja wycieków w instalacjach przy użyciu tradycyjnych metod obejmuje różne techniki stosowane od lat w systemach wodociągowych, kanalizacyjnych, gazowych czy grzewczych. Pierwszym, podstawowym krokiem w tym procesie jest dokładna kontrola wizualna. Podczas oględzin rur poszukuje się objawów nieszczelności, jak np. ślady wilgoci, zacieki czy kałuże.
Innym popularnym sposobem detekcji wycieków w instalacjach są testy ciśnieniowe wodne i powietrzne. Próby ciśnieniowe obejmują badanie wstępne i główne, nieszczelności wykrywane są za pomocą spadków ciśnienia na manometrze, a dodatkowo poprzez obserwację i zastosowanie roztworu pieniącego. Przykładem prostej i skutecznej metody badawczej jest też badanie szczelności barwnikami. Intensywnie zabarwiona woda ułatwia szybkie ujawnienie miejsca przecieku. Obecnie coraz częściej do detekcji wycieków wykorzystuje się także zestawy fluorescencyjne – specjalne barwniki naświetlanie lampami UV.
Tradycyjnie stosowanym sposobem wykrywania nieszczelności m.in. w instalacjach gazowych i chłodniczych jest tzw. metoda mydlana. Polega ona na naniesieniu roztworu wody z mydłem lub specjalnej piany detekcyjnej na podejrzane miejsca połączeń. Jeśli w danym miejscu dochodzi do wycieku gazu, tworzą się tam pęcherzyki powietrza.
Powszechnie do detekcji wycieków w instalacjach kanalizacyjnych, wentylacyjnych (nieco rzadziej też w wodociągowych, grzewczych i chłodniczych) stosuje się metodę dymową. Opera się ona na wprowadzeniu dymu do badanego systemu, zwykle za pomocą specjalnych urządzeń wytwarzających dym techniczny. Miejsca, w których pojawia się dym, wskazują na źródła nieszczelności.
Na przestrzeni lat na rynku instalacyjnym zaczęły pojawiać się coraz bardziej zaawansowane technologie wykrywania nieszczelności. Największe zastosowanie mają wśród nich takie nowoczesne metody detekcji wycieków, jak:
- Metoda termowizyjna: umożliwia wykrycie różnic w temperaturze w obrębie instalacji, a tym samym potencjalnych miejsc, w których mogą występować nieszczelności, przy użyciu kamer termowizyjnych; technologia cechuje się szybkim, bezinwazyjnym i dokładnym działaniem.
- Detekcja gazów śladowych: polega na zastosowaniu gazów znacznikowych, takich jak azot lub hel, które wprowadza się do instalacji. W miejscu nieszczelności wydostający się gaz zostaje wykryty za pomocą specjalnych detektorów. Ta metoda detekcji wycieków jest często wykorzystywana w instalacjach gazowych, wodociągowych oraz przemysłowych.
- Sensory wilgoci: urządzenia wyposażone w czujniki wycieku wody mierzą wilgotność w otoczeniu lub w strukturach budowlanych, umożliwiając szybkie wykrycie źródeł nieszczelności; z reguły takie systemy współpracują z inteligentną automatyką budynkową i informują użytkowników o wykrytej awarii; czujki zalania sprawdzają się w instalacjach wodnych, kanalizacyjnych, HVAC, przemysłowych.
- Akustyczna metoda detekcji: nowoczesne urządzenia akustyczne mogą wykrywać nawet nieznaczne dźwięki emitowane przez wyciekające media. Badania z zastosowaniem mikrofonów sejsmicznych lub akustycznych stosuje się głównie w instalacjach wodociągowych oraz gazowych.
- Metoda ultradźwiękowa: w tej technologii wykorzystywane są fale ultradźwiękowe, które przechodzą przez materiał i odbijają się od jego powierzchni. Zmiana w czasie odbicia sygnału może wskazywać na nieszczelności lub inne uszkodzenia. Metoda ultradźwiękowa jest bardzo precyzyjna, często wykorzystuje się ją w przemyśle na dużą skalę, w instalacjach wodnych, kanalizacyjnych i gazowych. Obecnie zaawansowane detektory obejmująca zarówno zakresy słyszalne, jak i ultradźwięki. Stąd w praktyce nazwy detektorów akustycznych i ultradźwiękowych nierzadko są stosowane zamiennie.
Polecany artykuł:
Pomimo postępu technologicznego metody tradycyjne nadal cechują się stosunkowo szerokim zastosowaniem, głównie ze względu na swoją prostotę, niski koszt i minimalne wymagania wyposażenia. Ich zaletą jest także łatwa dostępność oraz możliwość stosowania w dużym zakresie instalacji. Wśród wad metod tradycyjnych należy z kolei wskazać: mniejszą precyzję (zwłaszcza w trudnych warunkach) oraz ryzyko błędów w interpretacji wyników.
Detekcja wycieków z zastosowaniem nowoczesnych technologii, takich jak termowizja, ultradźwięki, sensory wilgoci, oferują znacznie wyższą precyzję i mogą wykrywać nieszczelności w trudnodostępnych miejscach. Są bardziej zaawansowane i skuteczne w wykrywaniu małych, ukrytych wycieków, co zmniejsza ryzyko występowania poważnych awarii i strat finansowych. Jednocześnie metody te wymagają droższego sprzętu, specjalistycznej wiedzy z zakresu interpretacji wyników i prawidłowego wykonywania pomiarów.
Pomimo tego, że tradycyjne podejście jest wciąż praktykowane, nowoczesne technologie z roku na rok zyskują na popularności, szczególnie w dużych instalacjach oraz w wymagających warunkach.
Detekcja wycieków: kamery termowizyjne, detektory akustyczne i sensory wilgoci

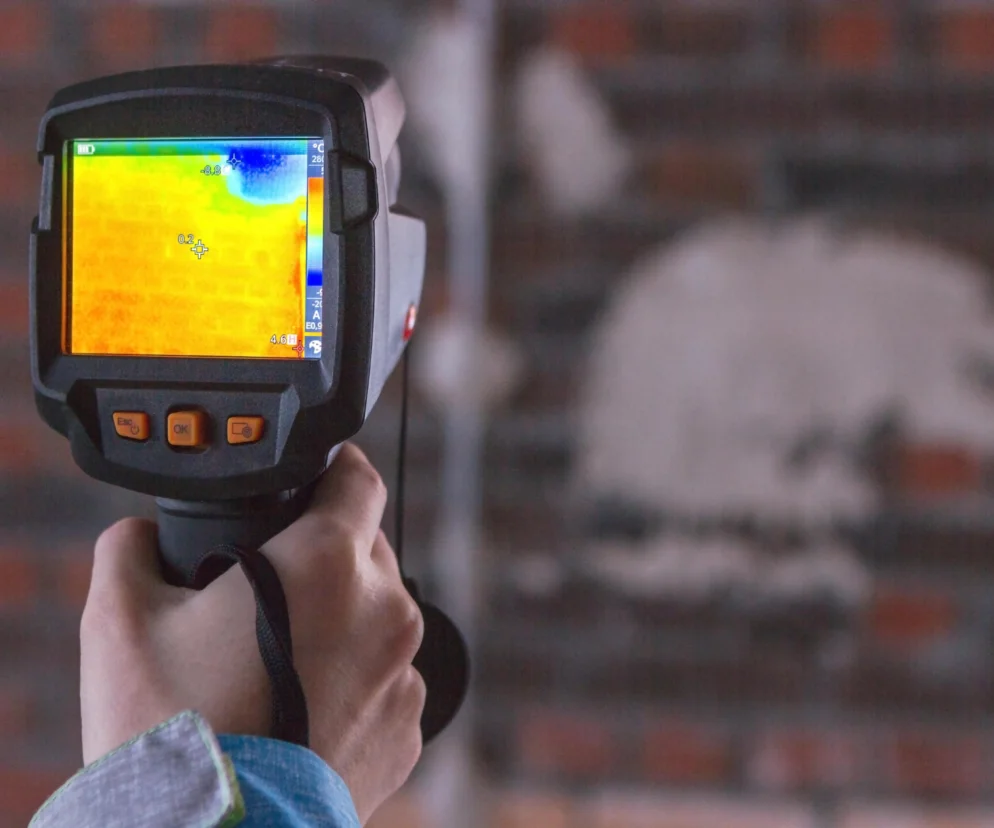

Kamery termowizyjne do detekcji wycieków w instalacjach działają na zasadzie rejestrowania promieniowania podczerwonego emitowanego przez obiekty o różnych temperaturach. Kamera zapisuje intensywność takiego promieniowania, a następnie zamienia ją na obraz widzialny w formie cyfrowego rozkładu temperatur. Otrzymane różnice promieniowania podczerwonego tworzą obraz temperaturowy zwany termogramem. Na takiej graficznej prezentacji każdej temperaturze jest przypisana inna barwa. Wyciek wody, czynnika grzewczego lub chłodniczego powoduje lokalne zmiany temperatury, które są widoczne na obrazie termicznym jako anomalie cieplne.
W instalacjach wodociągowych i grzewczych kamera wykrywa miejsca wychłodzenia lub przegrzania wokół nieszczelności, co pozwala na precyzyjną lokalizację wycieku bez konieczności demontażu posadzek czy ścian. Nowoczesne kamery mają wysoką czułość termiczną, wykrywają więc nawet minimalne zmiany temperatury oraz usterki niewidoczne gołym okiem.
Detekcja wycieków w instalacjach przy użyciu kamery termowizyjnej wymaga uwzględnienia kilku kluczowych czynników, które pozwolą uniknąć błędnej interpretacji wyników.
Po pierwsze należy pamiętać, że różne powierzchnie mają różną zdolność do emitowania promieniowania cieplnego. Niewłaściwe ustawienie współczynnika emisyjności może prowadzić do błędnych odczytów temperatury.
Kolejne kwestie stanowią wpływ temperatury otoczenia i przeciągów, które mogą zakłócać pomiar, zwłaszcza w instalacjach znajdujących się w przewiewnych lub klimatyzowanych pomieszczeniach.
Innym utrudnieniem może być nieodpowiedni moment pomiaru – w instalacjach grzewczych lub chłodniczych zaleca się przeprowadzać badanie w momencie największej różnicy temperatur między medium a otoczeniem, co zwiększa kontrast na obrazie termicznym.
Trzeba także uwzględniać odbicia cieplne, np. od powierzchni metalowych, które mogą fałszować wyniki, pokazując temperaturę otoczenia zamiast rzeczywistej nieszczelności. Aby uniknąć błędów, ważna jest też znajomość obsługi kamery oraz doświadczenie w interpretacji obrazów termicznych.
Detektory akustyczne do wykrywania przecieków w instalacjach działają na zasadzie rejestracji i analizy dźwięków generowanych przez wyciekające medium. Woda lub gaz przedostające się przez nieszczelność pod ciśnieniem powodują charakterystyczne drgania rurociągu oraz szum, który jest rejestrowany przez czułe mikrofony sejsmiczne lub kontaktowe.
Urządzenie składa się z czujnika akustycznego, wzmacniacza sygnału i analizatora dźwięku, który filtruje inne hałasy, pozwalając precyzyjnie namierzyć miejsce nieszczelności. Detektory akustyczne to urządzenia szczególnie skuteczne w kontroli instalacji sprężonego powietrza, wodociągowych (zwłaszcza tych ukrytych w ziemi lub w przegrodach) i gazowych, ale także w przypadku rur kanalizacyjnych i przemysłowych.
Detektory ultradźwiękowe są bardziej zaawansowane niż akustyczne, ponieważ są w stanie wykrywać mniej intensywne wycieki, które mogą być trudniejsze do uchwycenia za pomocą tradycyjnych metod. Używa się ich głównie w instalacjach, gdzie precyzyjna lokalizacja wycieku ma kluczowe znaczenie, a sama nieszczelność może być bardzo mała.
Aby uniknąć błędów i zapewnić dokładność pomiarów, podczas detekcji wycieków za pomocą detektorów akustycznych (ultradźwiękowych) należy zwrócić uwagę na kilka poniższych aspektów:
- zakłócenia dźwiękowe – odpowiednie ustawienie filtracji dźwięków pozwala wyizolować sygnały związane z wyciekiem i zniwelować hałas w tle;
- właściwa kalibracja – nieprawidłowy dobór ustawień detektora (np. czułość) może prowadzić do fałszywych alarmów lub przeoczenia wycieku; istotne jest regularne kalibrowanie urządzenia zgodnie z wymaganiami i warunkami pracy;
- prawidłowa lokalizacja czujników – detektory ultradźwiękowe muszą być ustawione w odpowiednich punktach instalacji;
- pochopne wnioski – zaleca się powtórzenie wyników przed podjęciem jakichkolwiek działań naprawczych.
Sensory wilgoci do detekcji wycieków w instalacjach działają na zasadzie pomiaru zawartości wody lub wilgoci w danym miejscu. Czujniki te wykrywają zmiany w oporności elektrycznej lub pojemności materiału, które zachodzą, gdy woda przenika do otoczenia.
W instalacjach wodociągowych, kanalizacyjnych, grzewczych czy sprężonego powietrza sensory wilgoci wykrywają początkowe oznaki wycieków zanim staną się one widoczne lub poważne. Są instalowane na rurach, w pomieszczeniach technicznych lub w miejscach, gdzie istnieje ryzyko wycieku.
Przed zastosowaniem detektorów wilgoci do kontrolowania wycieków należy pamiętać o prawidłowym umiejscowieniu czujników oraz o odpowiedniej kalibracji. Warto również wiedzieć, że czynniki, takie jak zanieczyszczenia i uszkodzenia mechaniczne czujników mogą zakłócać dokładność pomiarów.
Polecany artykuł:
Inteligentne systemy monitorowania i detekcji wycieków w instalacjach
Inteligentne systemy monitorowania instalacji wodnych wykorzystujące technologie IoT oraz automatyzację stają się standardem w nowoczesnych budynkach i zakładach przemysłowych, pozwalając na efektywne zarządzanie zużyciem wody oraz wykrywanie wycieków wody i innych awarii w czasie rzeczywistym. To pozwala na szybką reakcję, a w efekcie skuteczniejsze minimalizowanie strat finansowych i materialnych.
Systemy te składają się z czujników, urządzeń pomiarowych oraz centrów sterowania, które zbierają dane dotyczące ciśnienia, przepływu, temperatury i wilgotności w instalacjach. Dzięki wykorzystaniu sieci IoT, urządzenia mogą komunikować się z chmurą lub systemami zarządzania budynkiem, umożliwiając zdalne monitorowanie, analizę i kontrolowanie pracy instalacji.
W praktyce budowlanej i instalacyjnej, dzięki takim systemom możliwa jest detekcja wycieków na wczesnym etapie, wykrywanie zmian w ciśnieniu wody czy innych anomalii, a następnie szybka reakcja – np. automatyczne zamykanie zaworów w przypadku wykrycia wycieku. Na poziomie użytkowania, systemy te mogą także optymalizować zużycie wody, dzięki czemu ograniczają koszty eksploatacyjne budynków i poprawiają efektywność energetyczną. Rozwój technologii sztucznej inteligencji ma potencjał przewidywania możliwych zagrożeń związanych np. z dostępem do wody czy awariami.
Detekcja wycieków na wczesnym etapie – rodzaje usterek
Detekcja wycieków w instalacjach za pomocą zaawansowanych urządzeń pozwala na wykrycie trudnych do zaobserwowania (za pomocą metod tradycyjnych) nieszczelności. Nowoczesne technologie z zastosowaniem termowizji, ultradźwięków czy sensorów wilgoci umożliwiają wykrycie takich usterek, jak np.:
- mikroprzecieki z zaworów i połączeń;
- nieszczelności w instalacjach podziemnych i ściennych;
- niewielkie anomalie w przepływie;
- minimalne wycieki wody, sprężonego powietrza i gazu.
Detekcja wycieków na wczesnym etapie nie jest łatwa, ale o wiele bardziej możliwa, o ile zastosuje się odpowiednią metodykę i sprzęt. Wiele zależy jednak od odpowiedniej czułości i rodzaju zastosowanej technologii, a także sposobu dokonywania pomiarów. Duża znaczenie w przypadku wczesnego wykrywania wycieków ma dostępność instalacji (np. rury ukryte w ścianach lub w ziemi), typ instalacji czy skala przecieku.
Detekcja wycieków – kiedy warto skorzystać z usług profesjonalnej firmy?
Warto skorzystać z usług firm zajmujących się lokalizacją i detekcją wycieków z instalacji w następujących sytuacjach:
- nieszczelność jest trudna do zlokalizowania;
- występuje podejrzenie wycieku z instalacji gazowej lub sprężonego powietrza (stanowi to duże zagrożenie dla bezpieczeństwa);
- nastąpiło zalanie, ale nie zidentyfikowano źródła awarii;
- istnieje podejrzenie wycieku, a instalacja jest duża i/lub skomplikowana;
- rachunki za media wzrosły bez wyraźnej przyczyny;
- nastąpił nieuzasadniony spadek ciśnienia w instalacjach.
Profesjonalne firmy specjalizujące się w detekcji wycieków dysponują zaawansowanym sprzętem diagnostycznym, co pozwala na szybkie i precyzyjne wykrycie nieszczelności.
