Izolacja rur ciepłej wody – jakie materiały wybrać i dlaczego to ważne?
Izolacja rur ciepłej wody to nie tylko kwestia efektywności energetycznej i komfortu użytkowania, ale także wymóg wynikający z obowiązujących przepisów. Właściwy dobór materiałów izolacyjnych pomaga zmniejszyć straty ciepła, chroni też instalacje przed kondensacją wilgoci czy przed uszkodzeniami mechanicznymi.
Spis treści
- Izolacja rur ciepłej wody i jej wpływ na oszczędność energii
- Rodzaje materiałów do izolacji rur ciepłej wody
- Izolacja rur ciepłej wody – normy i przepisy
- Jak poprawnie wykonać izolację rur ciepłej wody, aby była skuteczna?
- Najczęstsze błędy popełniane przy izolowaniu rur ciepłej wody
Izolacja rur ciepłej wody i jej wpływ na oszczędność energii
Praktyka stosowania izolacji rur ciepłej wody użytkowej wynika głównie z przepisów prawa, ale jest też uzasadniona ekonomicznie. Taka termoizolacja istotnie wpływa na efektywność energetyczną budynków i systemów grzewczych.
Należy dążyć do tego, aby ograniczyć straty ciepła na drodze przesyłu wody od źródła ciepła do punktów odbioru. Brak lub nieodpowiednio wykonana izolacja rur ciepłej wody prowadzi do niekontrolowanego oddawania energii cieplnej do otoczenia, a w konsekwencji – do częstszego dogrzewania wody i zwiększonego zużycia energii przez system grzewczy. Szacuje się, że dobrze dobrana izolacja rur c.w.u. może ograniczyć straty ciepła nawet o 30–50%, co przekłada się na realne oszczędności finansowe.
Dodatkowym argumentem przemawiającym za potrzebą izolacji rur ciepłej wody jest komfort użytkowników oraz optymalna praca systemu. Odpowiednia izolacja umożliwia stabilne utrzymywanie temperatury wody w instalacji i ogranicza długie oczekiwanie na podgrzaną wodę, a tym samym ogranicza jej niepotrzebne zużycie. Zaletą izolacji rur c.w.u. jest też ograniczenie hałasu – wyciszenie szumu i drgań, które powstają naturalnie w instalacjach. Ponadto, izolacja rur ciepłej wody pełni funkcję ochronną – zabezpiecza rury przed uszkodzeniami mechanicznymi.
Brak izolacji lub jej nieprawidłowe wykonanie wiąże się z większym ryzykiem usterek. Może prowadzić do przegrzewania pomieszczeń technicznych, powstawania zjawiska kondensacji na powierzchni rur, co sprzyja korozji i w rezultacie skróceniu żywotności instalacji. Skuteczna izolacja rur ciepłej wody obniża koszty eksploatacyjne, zapewnia większy komfort użytkowania instalacji oraz wydłuża trwałość całego systemu. Biorąc pod uwagę znaczną oszczędność finansową w okresie użytkowania, jest to inwestycja, która stosunkowo szybko się amortyzuje.
Rodzaje materiałów do izolacji rur ciepłej wody
Wybór odpowiedniego materiału do izolacji rur ciepłej wody użytkowej powinien uwzględniać takie aspekty, jak: współczynnik przewodzenia ciepła, zakres temperatur pracy, odporność na wilgoć. Materiały izolacyjne i uzupełniające muszą mieć certyfikat zgodności z obowiązującymi normami, a także spełniać wymogi aprobat technicznych. Materiały izolacyjne i uzupełniające powinny również mieć deklarację właściwości użytkowych zgodnie z obowiązującymi normami, a w przypadku braku norm zharmonizowanych – Krajową Ocenę Techniczną.
Poniżej przedstawiamy najczęściej stosowane obecnie materiały izolacyjne do rur c.w.u.
Pianka poliuretanowa

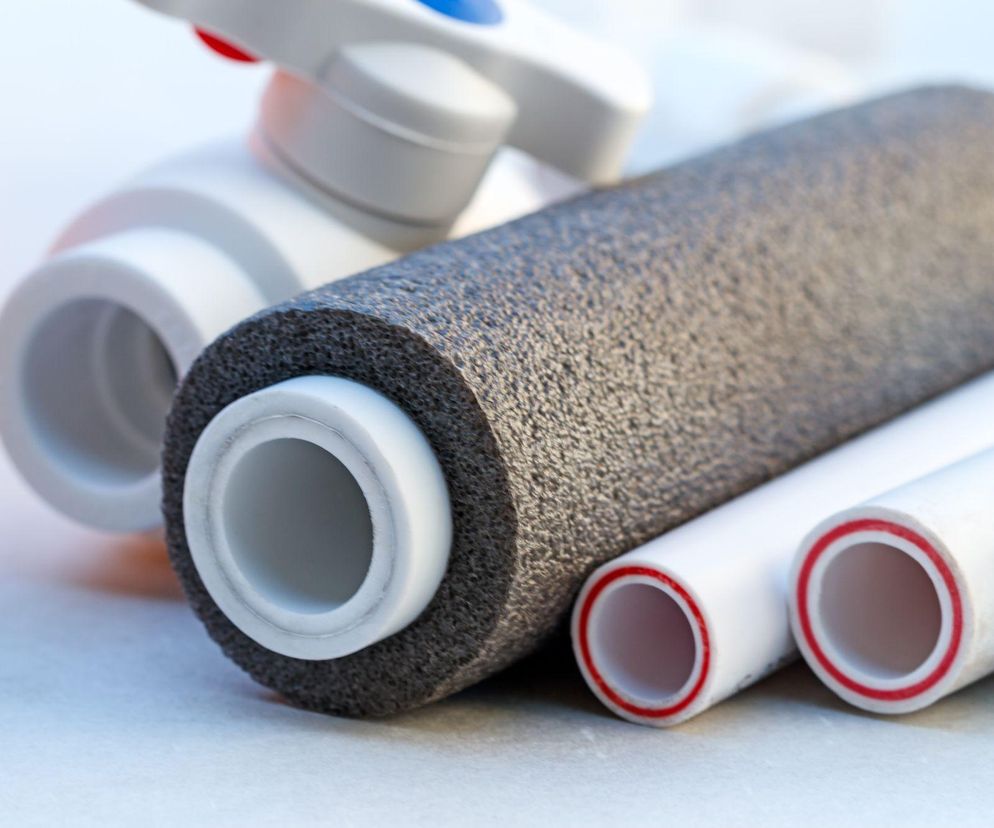

Pianka poliuretanowa w formie gotowych otulin to jeden z najskuteczniejszych i najpopularniejszych materiałów stosowanych do wykonywania izolacji rur ciepłej wody i centralnego ogrzewania. Charakteryzuje się niskim współczynnikiem przewodzenia ciepła (0,021–0,026 W/(m·K)), wysoką odpornością w szerokim zakresie temperaturowym oraz dobrymi parametrami, nawet przy cienkiej warstwie izolacji. Dzięki strukturze pianki, otulina działa również jako materiał dźwiękochłonny, poprawiając komfort akustyczny w pomieszczeniach. Termoizolator PUR jest też odporny na wilgoć, mikroby, insekty i środki chemiczne. Otulina z półsztywnej pianki poliuretanowej zapewnia ochronę rur przed uszkodzeniami mechanicznymi i jest łatwa w montażu.
Wełna mineralna
Wełna mineralna to materiał powszechnie stosowany w izolacji rurociągów c.w.u. Jest materiałem niepalnym; w zależności od rodzaju, wykazuje odporność na temperatury nawet do 250–650°C. Z tego względu wełnę mineralną stosuje się w szczególności w miejscach, gdzie wymagana jest wysoka odporność ogniowa. Izolacja z wełny odprowadza wilgoć z otoczenia, co zapobiega kondensacji wewnątrz rur. Nie powstają więc skropliny, które mogłyby przyczynić się do korozji rur. Zapewnia też dobrą izolację akustyczną – redukuje hałas przepływu wody w instalacji. Otuliny z wełny są elastyczne, co ułatwia dopasowanie do rur, nawet w trudno dostępnych miejscach.
Wełna mineralna jest odporna na wilgoć, ale nie jest materiałem całkowicie wodoodpornym. W przypadku długotrwałego narażenia na wilgoć może wchłaniać wodę, a tym samym obniżać właściwości izolacyjne i stwarzać warunki do rozwoju pleśni. Aby temu zapobiec, wełna powinna być zabezpieczona warstwą folii aluminiowej lub inną powłoką paroszczelną, która dodatkowo wzmocni izolację. Wśród wad trzeba też wymienić wrażliwość na uszkodzenia mechaniczne – wełna może się kruszyć i osypywać.
Otuliny kauczukowe
Otuliny z kauczuku syntetycznego, takie jak NBR (kauczuk butadienowo-akrylonitrylowy) czy EPDM (kauczuk etylenowo-propylenowy), są dość często spotykane w instalacjach wodnych i HVAC. Izolacja kauczukowa jest elastyczna, odporna na działanie wilgoci i kondensację (doskonale sprawdza się w wilgotnych pomieszczeniach). Otuliny z kauczuku mają jednak ograniczoną odporność na bardzo wysokie temperatury (zwykle do 110°C) i wymagają precyzyjnego montażu. Materiał jest też podatny na oleje, rozpuszczalniki i niektóre chemikalia.
Polietylen spieniony
Polietylen spieniony to lekki, łatwy w montażu i stosunkowo tani materiał, powszechny w budownictwie mieszkaniowym. Jego zaletą jest też dobra odporność na wilgoć – nie wymaga stosowania dodatkowych materiałów ochronnych. Nadaje się w szczególności do modernizacji instalacji. Wśród wad polietylenu należy wskazać niższą odporność na temperaturę (w porównaniu np. do wełny mineralnej i PUR) oraz brak zapewniania wysokiej odporności ogniowej.
Polecany artykuł:
Izolacja rur ciepłej wody – normy i przepisy
Obowiązek stosowania izolacji rur ciepłej wody użytkowej wynika z Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. 2002 nr 75 poz. 690 z późn. zm.). Określono w nim, że instalacje grzewcze oraz przewody ciepłej wody użytkowej muszą być izolowane w sposób ograniczający straty ciepła. 1 stycznia 2009 r. wprowadzono zaostrzone wymagania dotyczące efektywności energetycznej budynków. Oprócz Warunków Technicznych, kwestii izolacji rur c.w.u. dotyczą również następujące normy:
- PN-EN ISO 12241:2022 – Izolacja cieplna wyposażenia budynków i instalacji przemysłowych – Zasady obliczeń;
- PN-B-02421:2000 – Ogrzewnictwo i ciepłownictwo – Izolacja cieplna rurociągów, armatury i urządzeń – Wymagania i badania odbiorcze.
Wymagania dotyczące minimalnej grubości izolacji rur ciepłej wody użytkowej określono w Załączniku nr 2 ww. rozporządzenia. Według tego zapisu, minimalna grubość izolacji cieplnej dla przewodów c.w.u., przy założeniu współczynnika przewodzenia ciepła materiału izolacyjnego λ = 0,035 W/(m·K), wynosi:
- średnica wewnętrzna rury do 22 mm: grubość izolacji 20 mm;
- średnica wewnętrzna rury od 22 do 35 mm: grubość izolacji 30 mm;
- średnica wewnętrzna rury od 35 do 100 mm: grubość izolacji równa średnicy wewnętrznej rury;
- średnica wewnętrzna rury powyżej 100 mm: grubość izolacji 100 mm.
Dla materiałów o innym współczynniku przewodzenia ciepła konieczne jest skorygowanie grubości izolacji w oparciu o zasady określone w ww. Załączniku nr 2 oraz zgodnie z metodologią obliczeń zawartą w normie PN-EN ISO 12241:2022.
Autor: materiały prasowe Karimpol
Korzystając z energii OZE biurowiec, a tym samym jego użytkownicy, generują mniejszy ślad węglowy, co redukuje emisję zanieczyszczeń i ilość wytwarzanych odpadów.
Jak poprawnie wykonać izolację rur ciepłej wody, aby była skuteczna?

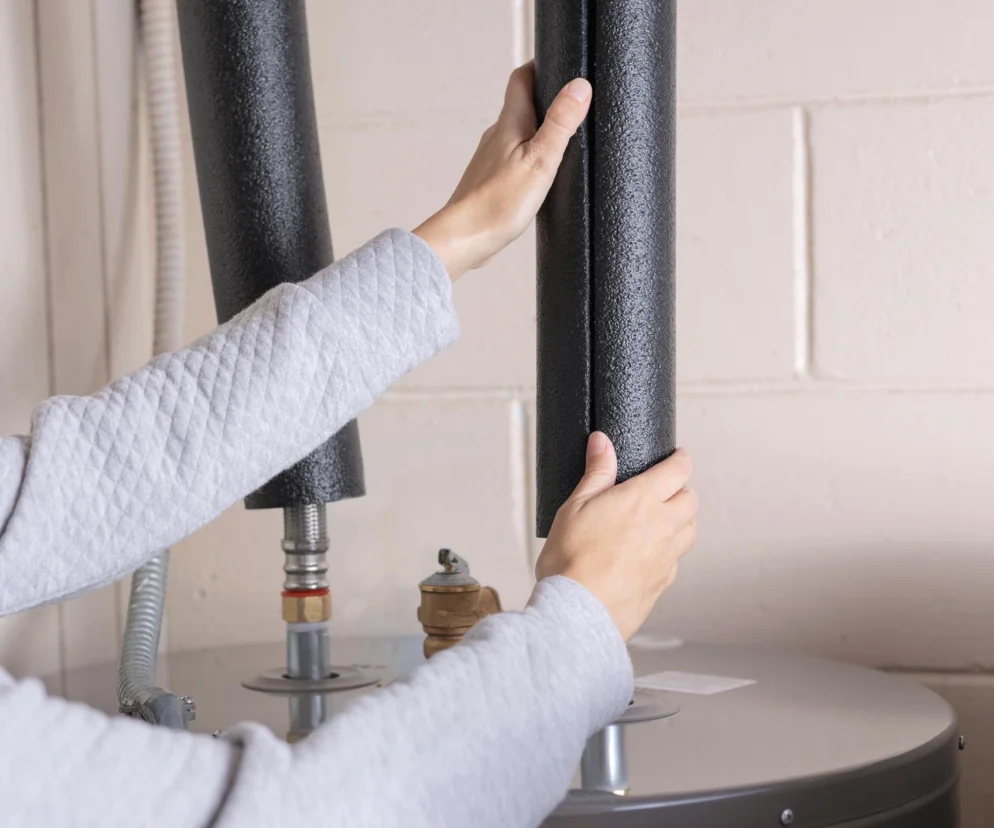

Poprawny montaż izolacji rur ciepłej wody użytkowej ma istotne znaczenie dla minimalizacji strat ciepła oraz ochrony instalacji przed uszkodzeniami czy korozją. Aby zapewnić skuteczność izolacji rur c.w.u., podczas montażu otuliny należy zwrócić uwagę m.in. na następujące aspekty:
- oczyszczenie i osuszenie powierzchni rur przed montażem izolacji;
- montaż izolacji bez przerw i szczelin, szczególnie na prostych odcinkach;
- dokładne sklejanie lub zamykanie taśmą izolacyjną łączeń otulin;
- zapewnienie ścisłego przylegania izolacji do rury bez nadmiernego ściskania;
- stosowanie specjalnych kształtek izolacyjnych na kolanach, trójnikach i zaworach;
- zabezpieczanie izolacji płaszczem ochronnym w miejscach narażonych na uszkodzenia;
- stosowanie izolacji o zamkniętej strukturze komórkowej w wilgotnym środowisku;
- zapewnienie izolacji przewodów przechodzących przez ściany i stropy;
- wymianę lub naprawę uszkodzonych fragmentów izolacji;
- zastosowanie powłok antykorozyjnych na metalowych rurach przed montażem izolacji;
- dbałość o szczelność połączeń izolacji w miejscach dylatacji i kompensatorów;
- oznaczenie izolowanych przewodów (np. kolorowymi taśmami) dla łatwej identyfikacji instalacji;
- zapobieganie zgniataniu izolacji przez zbyt ciasne obejmy i uchwyty mocujące.
Każdy materiał izolacyjny ma swoje specyficzne właściwości, dlatego każdorazowo należy stosować się do zaleceń producenta dotyczących montażu termoizolacji.
Najczęstsze błędy popełniane przy izolowaniu rur ciepłej wody
Do najczęściej występujących nieprawidłowości podczas wykonywania izolacji rur ciepłej wody zalicza się:
- zastosowanie niewłaściwego materiału izolacyjnego;
- stosowanie zbyt cienkiej izolacji, która nie spełnia norm i powoduje straty ciepła;
- montaż na mokrych lub zabrudzonych rurach – prowadzi do korozji i osłabia trwałość instalacji;
- przerwy i nieszczelności w izolacji – powodują mostki cieplne i straty energii;
- nieprawidłowe łączenie otulin – prowadzi do rozwarstwień i utraty izolacyjności;
- zbyt mocne ściskanie izolacji – zmniejsza jej skuteczność termoizolacyjną;
- brak izolacji na kolanach, trójnikach i zaworach;
- brak osłon w miejscach narażonych na uszkodzenia;
- nieprawidłowy montaż uchwytów i obejm – tworzy mostki cieplne;
- brak kontroli i konserwacji izolacji;
- ignorowanie zaleceń producenta.
Unikanie powyższych błędów zwiększy skuteczność izolacji, ograniczy ryzyko strat energii, a w efekcie przyczyni się do dłuższej efektywności oraz niezawodności instalacji ciepłej wody użytkowej.
