Betonowa Tkanina: mata włóknisto-cementowa CC, zobacz zdjęcia

Podczas targów BUDMA 2011, w kategorii Innowacyjny produkt, Złoty Medal otrzymała Betonowa Tkanina, będąca nowością na polskim rynku. Produkt ten już 16 godzin po nawodnieniu staje się bardzo twardy, odporny na uszkodzenia mechaniczne, oraz w pełni wodoodporny.Z szerokiej gamy zastosowań materiału warto wyróżnić takie jak: wzmocnienia i odbudowa wałów przeciwpowodziowych, skarp, zboczy i nasypów; izolacja rowów melioracyjnych; ochrona rur i rurociągów; wykładanie ścieżek rowerowych, dróg i podłóg; obudowa szamb, zbiorników ściekowych i wodnych, itp. Tkanina jest wykorzystywana również przez wojsko, oraz sztaby reagowania kryzysowego na całym świecie.

Betonowa Tkanina to nasycona cementem, elastyczna tkanina produkowana w 3 grubościach (5, 8 i 13 mm)  którą można szybko i łatwo formować, nadając jej pożądany kształt.
Utwardzana niewielkim dodatkiem wody, pozwala bardzo szybko budować bezpieczne, trwałe i odporne na ogień konstrukcje służące jako obiekty komercyjne, wojskowe i podczas akcji humanitarnych. Szczególnie przydatne mogą się okazać w sytuacji, kiedy konieczne jest szybkie budowanie bezpiecznych i wytrzymałych schronisk dla ludzi, szpitali czy magazynów żywności na terenach dotkniętych klęskami żywiołowymi. Oprócz tego ma wiele innych zastosowań:

• nasypy, skarpy i wały przeciwpowodziowe,
• w melioracji,
• rowy odwadniające,
• rury i wodociągi,
• drogi i ścieżki rowerowe,
• wzmocnienie gabionów.

Betonowa Tkanina (CC) jest opatentowanym materiałem, opracowanym i wyprodukowanym w Wielkiej Brytanii. Składa się z trójwymiarowych macierzy zawierających włókno opracowane specjalnie dla suchej mieszanki betonowej. Podkład z PCV po jednej stronie tkaniny zapewnia wodoodporność materiału. Włókna hydrofilowe po przeciwnej stronie pomagają nawadniać strukturę poprzez dostarczanie wody do powierzchni cementowej. Podczas nawadniania materiał pozostaje elastyczny do 2 godzin, a następnie szybko twardnieje. Tkanina może być nawodniona poprzez spryskanie wodą lub zanurzenie w niej. Raz utwardzone, wzmacniające włókna tkaniny zapobiegają pęknięciom, a plastikowe części zapewniają bezpieczeństwo. Unikalne właściwości tkanin pozwalają na  szerokie zastosowania produktu, tym samym spełniając nawet najbardziej rygorystyczne wymogi, takie jak:

• szybkie wiązania w przeciągu od 6 do 24 godzin,
• odporność na ogień i wysokie temperatury,
• ochrona przed atakiem bronią chemiczną i biologiczną środowisk rolnych, przemysłowych, oraz zbiorników wodnych.

Zobacz galerię 5 zdjęć

Autor: Concrete Canvas Polska| PHU Fagot Tadeusz Wiencek

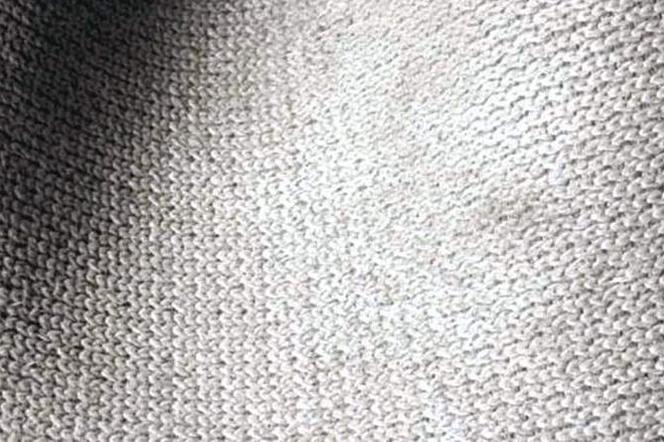

Górna powierzchnia włóknista

Jakość

Ścisła kontrola jakości surowców Betonowych Tkanin sprawia, iż gotowy produkt jest na możliwie najwyższym poziomie.

Metody nawadniania

Tkaniny można nawadniać każdym rodzajem wody (również słonej). Minimalny stosunek wody do tkaniny to wagowo 1:2. Nadmiar wody służy tkaninie, dlatego nie należy się obawiać, że materiał zostanie przewodniony. Zalecane metody nawadniania:

1. Zanurzenie - tkaninę zanurzyć bezpośrednio w wodzie na minimum 90 sekund.
2. Spryskanie - suchą tkaninę spryskać wodą aż do momentu nasycenia. Nie używać bezpośredniego strumienia wody pod ciśnieniem, gdyż może utworzyć się w materiale kanał osłabiający jego powierzchnię.

W przypadku gdy środowisko jest wyjątkowo suche i gorące zalecane jest ponowne nawodnienie tkaniny po ok. 2-4 godzinach od wstępnej hydratacji.

Dane techniczne

Instalacja początkowa ≥ 120 min
Instalacja końcowa ≤ 240 min

Wytrzymałość/twardość

Podstawową cechą Tkanin Betonowych jest bardzo wysoka wytrzymałość początkowa, stopniowo malejąca do wartości typowych podanych poniżej:

• Badania na ściskanie ASTM C473 – 07
  - 10 dni ucisku - brak reakcji (MPa): 40
  - 10 dni ucisku ''świeżych'' modułów (MPa): 1500
• Testy zginające oparte na BS EN 12467:2004
  - 10 dni gięcia - brak reakcji (MPa): 3,4
  - 10 dni gięcia ''świeżych'' modułów (MPa): 180
• Odporność na ścieranie (ASTM C1353-8)
  -  W ponad 1000 cyklach testów tkaniny straciły o 60% mniejszą wagę niż marmur.
• Twardość w skali Mohsa: 4-5

Stosunek MVTR (Moisture Vapour Ratio - paro przepuszczalność)

Grubość PCV: 0,42 mm
PCV - Zakres MVTR: 0,836–0,924 g/mm/(m² dziennie)

Tkaniny mają magazynowe numery referencyjne sił zbrojnych NATO (system kodyfikacji NCS), podane poniżej:
Numer seryjny NATO:
CC5 (gr. 5 mm): 8305-99-744-9263
CC8 (gr. 8 mm): 8305-99-149-9728
CC13 (gr. 13 mm): 8305-99-742-1679

Przechowywanie tkaniny

Powinna być przechowywana w suchym miejscu z dala od wody. Należy zabezpieczyć ją przed zanieczyszczeniami. Do momentu użycia produkt musi pozostać w fabrycznie zamkniętych workach. Okres przechowywania materiału w fabrycznym opakowaniu wynosi 24 miesiące. Po tym czasie właściwości tkaniny mogą być osłabione, dlatego w celu ich odzyskania zaleca się kilkakrotne nawodnienie tkaniny podczas aplikacji.

Produkt jest już dostępny na polskim rynku, posiada aprobaty techniczne przyznane przez Instytut Techniki Budowlanej w Warszawie.

Przykładowe zastosowanie Tkaniny Betonowej

Tkanina Betonowa zapewnia szybkie i bezpośrednie zastosowanie cienkiej, jednolitej, ochronnej warstwy betonowej, która dodatkowo może być stosowana w  każdych warunkach atmosferycznych.Tkanina Betonowa przymocowywana jest do stoku za pomocą gwoździ, przez co stanowi solidną, wodoodporną powierzchnię stabilizacyjną, dodatkowo wzbogaconą  poprzez obecność wewnętrznych włókien wzmacniających. Możliwość zastosowania gwoździ na całej długości Tkaniny zwiększa stabilność powierzchni zbocza. W Tkaninie można wycinać otwory w celu umożliwienia wzrostu roślinności.

Tkaninę betonową można szybko rozwinąć i w łatwy sposób doprowadzić ją do postaci utwardzonej, wodoodpornej i zastosować ją do wykładania rowów lub zbiorników. Tkanina jest przystosowana do przyjmowania różnych kształtów i profili, przy czym nie wymaga użycia specjalistycznego sprzętu do instalacji. Minimalna jej żywotność wynosi 10 lat. Jest szybsza i tańsza w użyciu niż konwencjonalne materiały wykorzystywane przy wykładaniu rowów (dwaj mężczyźni są  w stanie wyłożyć rów o długości 8 m w kształcie litery V o szerokości 300 mm i kącie nachylenia wynoszącym 60^o w ciągu zaledwie 15 minut).

W maju 2010 firma Network Rail wybrała Tkaninę Betonową do realizacji projektu, mającego na celu podniesienie zdolności przepustowych istniejącego rowu odwadniającego, zagrażającego zalaniem okolicznym terenom i linii kolejowej North Yorkshire Moors. Istniejący rów znajdował się na silnie zalesionym obszarze, tuż przy stromym brzegu rzeki Usk, w pobliżu zabytkowego wiaduktu Larpool. Ograniczony dostęp był jednym z powodów użycia tkaniny.

"Prace przy obwodnicy Church Village stawiały nasz zespół przed wyjątkowo trudnym wyzwaniem. Miejsce oraz charakter prac wymagały zastosowania odpowiednich materiałów budowlanych w celu zminimalizowania negatywnego wpływu na środowisko lokalne.
Tkanina betonowa umożliwiła szybką instalację zabezpieczającej powłoki w rowie, przy jednoczesnym zachowaniu naturalnej estetyki całego systemu." - Daniel Powrie CEng MICE, Menager Projektu Costain Group.

Doskonale nadaje się na: obudowy szamb i zbiorników ściekowych, zbiorników wodnych i basenów, wysypisk; bariery izolacyjne stałych składowisk odpadów stałych i ciekłych.

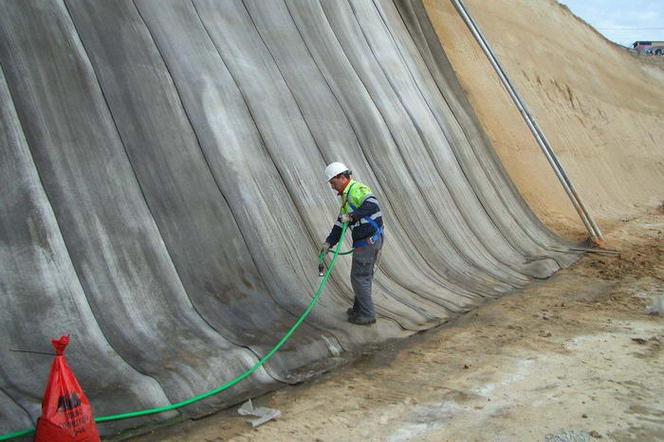

Zdjęcia z budowy zabezpieczenia stoków w Hiszpanii. Jak informuje hiszpański dystrybutor Antonio Núñez Jaramillo z TELA DE HORMIGÓN zastosowano Betonową Tkaninę CC o grubości 8 mm. Tempo budowy - 800 m² układano w 3 godziny.
