Kominy systemowe w nowoczesnych instalacjach grzewczych
Autor: Andrzej T. Papliński
Do zalet kominów systemowych można zaliczyć: możliwość współpracy z nowoczesnymi kotłami, odporność na błędy wykonawcze, dobrej jakości materiały, zapewniające trwałość i szczelność, a także szybki i łatwy montaż
Zadaniem systemów kominowych jest bezpieczne i efektywne odprowadzanie spalin i dymu z urządzeń grzewczych zamontowanych w budynkach. Zamiast tradycyjnego, czasochłonnego murowania kominów z cegieł coraz powszechniej stosowane są nowoczesne kominy systemowe. Te prefabrykowane konstrukcje gwarantują szereg korzyści, takich jak: szybki montaż, trwałość, niezawodność i bezpieczeństwo.
Spis treści
- Kominy systemowe – znaczenie prawidłowego odprowadzania spalin w systemach grzewczych
- Czym są kominy systemowe?
- Funkcje systemów kominowych w instalacjach grzewczych
- Budowa i materiały kominów systemowych
- Zalety stosowania kominów systemowych
- Znaczenie wyboru odpowiedniego komina dla bezpieczeństwa i efektywności systemu grzewczego
Kominy systemowe – znaczenie prawidłowego odprowadzania spalin w systemach grzewczych
Każde urządzenie grzewcze spalające paliwo musi być podłączone do przewodu kominowego. Jego zadaniem jest skuteczne odprowadzenie spalin i dymu na zewnątrz budynku. Nieprawidłowo zaprojektowany lub nieszczelny system odprowadzania spalin może prowadzić do groźnych sytuacji, takich jak cofanie się spalin do pomieszczenia, co stwarza ryzyko zatrucia tlenkiem węgla, który jest bezwonny i bezbarwny, ale śmiertelnie niebezpieczny.
Wśród urządzeń, które muszą zostać podłączone do komina są kotły gazowe, olejowe, na paliwa stałe, czyli drewno i biomasę, w tym pellet, węgiel, a także kominki i piece wolno stojące oraz gazowe podgrzewacze wody. Sprawnie działający system kominowy zapewnia odpowiedni ciąg kominowy, który jest niezbędny do prawidłowego spalania określonego rodzaju paliwa. Dzięki temu urządzenie grzewcze pracuje z optymalną wydajnością, co przekłada się na mniejsze zużycie paliwa i niższe koszty ogrzewania. Ponadto, właściwe odprowadzanie spalin zapobiega gromadzeniu się sadzy i innych zanieczyszczeń w przewodach kominowych, co minimalizuje ryzyko pożaru.
Dbałość o prawidłowe odprowadzanie spalin i dymu to nie tylko obowiązek, ale przede wszystkim inwestycja w bezpieczeństwo i komfort użytkowania budynku. Przepisy budowlane ściśle regulują wymagania dotyczące systemów kominowych, dlatego ich projekt i wykonanie powinny być zgodne z normami i powierzone specjalistom.
Czym są kominy systemowe?
Kominy systemowe są łatwe w budowie i zawierają komplet prefabrykowanych elementów potrzebnych do zbudowania komina i połączenia go z urządzeniem grzewczym. W skład komina systemowego wchodzą: przewody spalinowe lub dymowe, pustaki do obudowy, trójnik do podłączenia z kotłem lub kominkiem, a niekiedy także inne akcesoria (zależnie od rodzaju komina systemowego), takie jak: odstojnik kondensatu, drzwiczki kominowe czy pierścień stabilizujący. Wykonane z wysokiej jakości materiałów gwarantują odporność na wysokie temperatury, kondensat i agresywne związki chemiczne, które powstają w procesie spalania paliw w kotłach i kominkach.
Komin systemowy to idealne rozwiązanie dla nowoczesnych systemów grzewczych. Dzięki precyzyjnie określonym przez producenta parametrom, dobór komina jest stosunkowo prosty. Elementy komina systemowego są do siebie dobrze dopasowane, co eliminuje ryzyko nieszczelności i ogranicza liczbę błędów wykonawczych. W porównaniu do tradycyjnych kominów murowanych, kominy systemowe oferują lepszą szczelność i stabilniejszy ciąg kominowy.
Główne różnice między kominami systemowymi a tradycyjnymi ze względu na:
- sposób budowy. Komin systemowy kupuje się jako kompletny zestaw przystosowany do współpracy z określonym rodzajem urządzenia grzewczego. Poszczególne elementy, łączy się zgodnie z wytycznymi producenta danego systemu kominowego. Dzięki temu montaż komina na budowie jest szybki i nieskomplikowany. Kominy tradycyjne muruje się z cegieł na miejscu, co wymaga większego nakładu pracy i czasu, ale też fachowej wiedzy na temat zasad wznoszenia tego typu konstrukcji;
- odporność na warunki pracy. Kominy systemowe są dostosowane do nowoczesnych źródeł ciepła, odporne na wysokie temperatury i agresywne skropliny. Kominy tradycyjne z cegły są mniej odporne na działanie kondensatu i szybciej ulegają korozji;
- wszechstronność zastosowania. Kominy systemowe można łatwo dopasować do różnych kotłów (kondensacyjnych, na pellet, kominków), a ich parametry są precyzyjnie określone. Jeśli komin murowany miałby współpracować z nowoczesnym urządzeniem grzewczym, musi być w nim zamontowany dodatkowo wkład ze stali kwasoodpornej.
Funkcje systemów kominowych w instalacjach grzewczych
Bezpieczne odprowadzenie spalin to podstawowe zadanie komina systemowego. Spaliny zawierają szkodliwe substancje, takie jak tlenek węgla, tlenki azotu czy cząstki stałe, które mogą stanowić zagrożenie dla zdrowia i życia mieszkańców. Dlatego komin musi być szczelny i wykonany z bardzo trwałych materiałów, które nie ulegną uszkodzeniu pod wpływem przepływających nim substancji.
Zapewnienie odpowiedniego ciągu kominowego jest niezbędne do prawidłowej pracy urządzenia grzewczego. Ciąg kominowy powstaje na skutek różnicy temperatury gorących spalin lub dymu wewnątrz komina oraz zimnego powietrza na zewnątrz. Wpływ na jego siłę mają: czynna wysokość komina, jego przekrój, a także konstrukcja (brak załamań) oraz jakość wykonania (gładka powierzchnia ścianek wewnętrznych oraz szczelność połączeń poszczególnych elementów). Zaburzenia ciągu kominowego mogą prowadzić do nieefektywnego spalania paliwa, osadzania się sadzy w kominie, a w konsekwencji jego dymienia, a nawet pożaru. W nowoczesnych kominach systemowych stosuje się technologie, które stabilizują ciąg, nawet w przypadku zmiennych warunków atmosferycznych.
Wpływ na efektywność pracy kotła lub kominka to kolejna istotna funkcja komina. Dobrze dobrany komin przyczynia się do optymalnego spalania paliwa, co bezpośrednio wpływa na sprawność kotła i zużycie energii. Zbyt niski lub przewymiarowany komin może powodować szereg problemów eksploatacyjnych, takich jak niepełne spalanie, prowadząc do osadzania się sadzy i spadku wydajności urządzenia. W nowoczesnych systemach kominowych stosuje się materiały odporne na działanie kondensatu i wysokiej temperatury, co zwiększa ich trwałość i poprawia pracę systemu grzewczego.
Budowa i materiały kominów systemowych
Kominy dobiera się do rodzaju urządzenia grzewczego, z którego będzie odprowadzać dym lub spaliny. Istotna jest jego szczelność i dostosowanie do specyfiki danego urządzenia. Chodzi przede wszystkim o odporność na wysoką temperaturę i pracę w warunkach suchych lub mokrych, czyli gdy pojawią się agresywne skropliny. Sytuacja taka może mieć miejsce, gdy na ściankach przewodu kominowego wykrapla się para wodna, która w połączeniu z siarką zawartą w spalinach, tworzy agresywne (kwaśne) skropliny.
Z uwagi na rodzaj zastosowanych materiałów systemy kominowe można podzielić na dwie główne grupy: systemowe kominy ceramiczne i kominy ze stali nierdzewnej, z których każdy ma swoją specyfikę i jest polecany do określonych zastosowań.

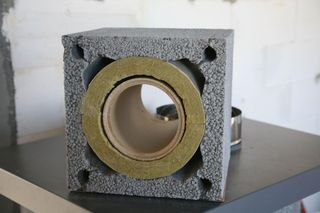

Komin ceramiczny składa się z obudowy z pustaków keramzytobetonowych lub perlitobetonu i bardzo trwałej rury ceramicznej (szamotowej lub kamionkowej). Rura ceramiczna to najważniejszy element systemu kominowego, bo ma kontakt ze spalinami, dymem. Jest odporna na wysoką temperaturę i żrący kondensat. Ceramika cechuje się dużą twardością i małą nasiąkliwością, a także jest niepodatna na korozję. W niektórych systemach rury ceramiczne są prasowane izostatycznie (na sucho przed wypaleniem), co ma zwiększyć ich odporność na pojawienie się mikropęknięć. Powierzchnia wewnętrzna przewodów z ceramiki jest idealnie gładka, co ogranicza osadzanie się zanieczyszczeń. Szczelność połączeń poszczególnych fragmentów rur zapewniają odpowiednio wyprofilowane krawędzie. Pustaki stanowiące obudowę komina łączy się specjalną zaprawą dostarczaną przez producenta systemu kominowego.

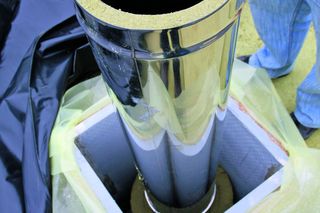

Kominy ze stali nierdzewnej. Są wśród nich systemu dwuścienne, będące niezależnymi konstrukcjami, niewymagającymi obudowy, a także jednościenne – wkłady do umieszczenia w murowanych kominach. Zaletami kominów stalowych są lekkość, trwałość i odporność na wysoką temperaturę. Dodatkowo stal kwasoodporna jest niewrażliwa na żrące działanie skroplin, z kolei żaroodporna jest przeznaczona do pracy na sucho w bardzo wysokiej temperaturze. W systemach kominowych często stosuje się stal austenityczną. Wyróżnia się zwiększoną zawartością niklu i ma lepsze właściwości antykorozyjne w porównaniu z innym gatunkami stali.
Systemu dwuścienne składają się z umieszczonych współosiowo rur: zewnętrznej - osłonowej oraz wewnętrznej, którą będą przepływać spaliny, oraz obejm utrzymujących dystans między nimi. W niektórych systemach między rurami ułożona jest izolacja termiczna z wełny. Ocieplenie zabezpiecza rury przed szybkim wychłodzeniem i zapobiega zbyt niskiej temperaturze spalin przy wylocie, a dzięki temu również przed osłabieniem ciągu kominowego. Najczęściej stosuje się wełnę mineralną lub ceramiczną, która jest odporna na wyższą temperaturę.
W systemach bez izolacji przestrzeń między rurami tworzy kanał powietrzny doprowadzający powietrze do spalania, a całość pełni funkcję przewodu powietrzno-spalinowego, odpowiedniego do współpracy z urządzeniami z zamkniętą komorą spalania. Strumień powietrza do spalania przepływa w kierunku przeciwnym niż spaliny, a cieńsze niż w innych systemach ścianki rury spalinowej umożliwiają wstępne podgrzanie powietrza ciepłem spalin.
Polecany artykuł:
Zalety stosowania kominów systemowych
Łatwość montażu i modułowa konstrukcja to ważne zalety systemów kominowych. Według dostarczonej przez producenta instrukcji można szybko wznieść komin, nie wymagana jest przy tym specjalistyczna wiedza czy duże doświadczenie.
Najprostsze warianty kominów mają jeden przewód spalinowy lub dymowy. Ale są też bardziej rozbudowane wersje kominów systemowych, które spełniają kilka funkcji. Może to być komin wyposażony w dwa przewody umieszczone w jednej obudowie, na przykład dymowy i spalinowy, oba wykonane z ceramiki, albo jeden ceramiczny, a drugi ze stali nierdzewnej. Dzięki temu można do niego podłączyć dwa różne urządzenia grzewcze. W jednym kominie mogą też być umieszczone przewód spalinowy, a obok jeden lub dwa kanały wentylacyjne o odpowiednich wymiarach. To upraszcza i przyspiesza budowę, ale też pozwala zaoszczędzić miejsce - dzięki cienkim ściankom pustaków komin zajmie mniej miejsca niż murowany z cegły pełnej.
Z uwagi na odporność na korozję i wysokie temperatury łatwo dostosować system kominowy do różnych typów paliw i urządzeń grzewczych.
Do kotła gazowego kondensacyjnego odpowiedni będzie komin systemowy przystosowany do pracy w temperaturze do 200°C. Jednocześnie musi być odporny na działanie kwaśnych skroplin, jakie się mogą pojawić w przewodzie kominowym. Odpowiednie są więc kwasoodporne kominy stalowe lub ceramiczne. Kotły kondensacyjne mają zamkniętą komorę spalania, a przepływ spalin do komina wymusza wentylator, dlatego istotne jest, żeby taki komin mógł pracować w warunkach nadciśnienia. W przeciwnym razie istniałoby duże ryzyko, że spaliny przedostaną się do pomieszczeń mieszkalnych. Dobrym wyborem będzie też system kominowy powietrzno-spalinowy, który zapewnia również dopływ powietrza do spalania.
Do kotłów na paliwa stałe, których spaliny zawierają dużo związków siarki i chloru powodujących szybką korozję powierzchni stalowych, najlepszym rozwiązaniem są kominy z rur ceramicznych, ewentualnie stalowych, ale zabezpieczonych żaroodporną emalią. Komin powinien być przeznaczony do pracy w zakresie temperatury 200-600°C i odporny na pożar sadzy. Z kolei do nowoczesnych, niskoemisyjnych kotłów na paliwa stałe (zgazowujących drewno, automatycznych na pellet) odpowiedni będzie komin kwasoodporny, na przykład ceramiczny odporny na temperaturę do 600°C. Aby uzyskać wysoką efektywność kotłów i ograniczyć emisję zanieczyszczeń, stosuje się w nich rozwiązania, takie jak odzysk ciepła ze spalin, precyzyjne sterowanie procesem spalania, powodujące obniżenie temperatury spalin.
Uniwersalnym rozwiązaniem jest systemowy komin ceramiczny w komplecie z izolacją cieplną przewodu spalinowego, przystosowany do pracy w temperaturze w zakresie 60-600°C. Będzie dobrze współpracował z każdym kotłem i kominkiem.
Znaczenie wyboru odpowiedniego komina dla bezpieczeństwa i efektywności systemu grzewczego
Wybór odpowiedniego komina jest bardzo ważny dla stworzenia bezpiecznego i efektywnego systemu grzewczego. Niewłaściwie dobrany komin może prowadzić do szeregu problemów, które zagrażają zarówno zdrowiu mieszkańców, jak i sprawnemu działaniu instalacji.
Komin systemowy musi być dostosowany do rodzaju urządzenia grzewczego oraz paliwa, jakie jest w nim spalane. Kotły gazowe, piece na paliwa stałe czy kominki mają różne wymagania dotyczące ciągu kominowego, temperatury spalin oraz odporności na korozję. Wybór komina, który nie spełnia tych wymagań, może prowadzić do niepełnego spalania paliwa, powstawania szkodliwych substancji oraz zagrożenia pożarem.
Ważnym aspektem jest szczelność komina. Pod tym względem kominy systemowe wyróżniają się precyzyjnym wykonaniem i zastosowaniem wysokiej jakości materiałów. Nieszczelny komin może powodować cofanie się spalin do pomieszczeń, co stanowi bezpośrednie zagrożenie dla zdrowia i życia mieszkańców.
Podsumowując, wybór odpowiedniego komina to inwestycja w bezpieczeństwo, efektywność i komfort użytkowania systemu grzewczego. Należy zwrócić szczególną uwagę na parametry techniczne komina, jego szczelność oraz dostosowanie do rodzaju urządzenia grzewczego.
