Wyspowy sufit podwieszany - montaż paneli sufitowych Rockfon Eclipse
Panele sufitowe Rockfon Eclipse wykorzystywane są najcześciej w pomieszczeniach, w których nie ma możliwości zastosowania tradycyjnego sufitu podwieszanego (np. budynki zabytkowe, szklane dachy). Wykorzystuje się je także jako uzupełnienie sufitu podwieszanego w celu poprawy komfortu akustycznego. Wyspowe płyty sufitowe mogą być montowane na całej powierzchni sufitu lub też jako pojedyncze elementy absorbujące dźwięki.
Budowa i właściwości wysp Rockfon Eclipse
Rockfon Eclipse to bezramowe panele sufitowe wykonane ze skalnej wełny mineralnej grubości 40 mm. Wełna skalna jest materiałem niepalnym o temperaturze topnienia włókien powyżej 1000°C. Rockfon Eclipse wyróżnia klasa reakcji na ogień A1 zgodnie z EN 13501-1. Płyty sufitowe są odporne na wilgoć, wykazują stabilność wymiarową nawet do 100% wilgotności względnej powietrza.
Widoczna strona płyty sufitowej pokryta jest pomalowanym welonem z włókna szklanego, dającym gładką, białą powierzchnię (rozproszenie światła odbitego wynosi 86% zgodnie z ISO 7724-2). Tylna strona panelu sufitowego pokryta jest białym welonem akustycznym, który dobrze odbija światło (79% zgodnie z ISO 7724-2) i ciepło, umożliwiając oszczędność energii.
Autor: Rockfon
Podwieszane na stalowych linkach panele sufitowe - wyspy Rockfon Eclipse
Wyspy sufitowe Rockfon Eclipse dostępne są w wielu kształtach. Płyty w kształcie kwadratu i prostokąta mają krawędź podkreśloną delikatnym ścięciem, pozostałe kształty wykończone są krawędzią prostą. Wszystkie krawędzie płyt sufitowych są pomalowane.
Panele sufitowe Eclipse mają wysoki współczynnik pochłaniania dźwięku i przyczyniają się do obniżenia czasu pogłosu oraz ciśnienia akustycznego w pomieszczeniach. Wyspowy sufit podwieszany optymalizuje komfort akustyczny pomieszczeń - płyty sufitowe pochłaniają fale dźwiękowe padające na nie z obu stron. Poprawiają także warunki akustyczne w obiektach wykorzystujących masę termiczną, zapewniając swobodny przepływ powietrza w pomieszczeniu. Pochłanianie dźwięku określone jest przez równoważną powierzchnię pochłaniającą Aeq wyrażoną w m² na pojedynczy element. Wartość Aeq mierzona jest zgodnie z normą ISO 354. Określa ona wielkość powierzchni pochłaniającej 100% dźwięku (o αw =1,00), równoważnej pochłanianiu pojedynczego zbadanego elementu (wyspa lub baffel).

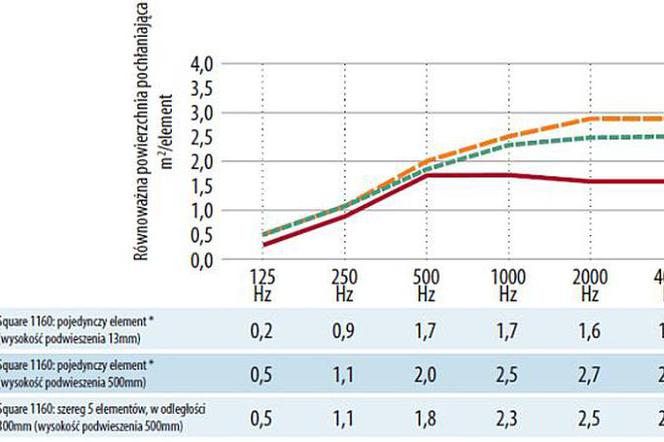

Właściwości akustyczne poszczególnych płyt sufitowych Rockfon Eclipse - odległość między płytami jest większa lub równa 2 m
Autor: brak danych
Wyspowe płyty sufitowe spełniają surowe wymagania środowiskowe i nadają się do powtórnego przetworzenia. Zostały wyróżnione duńską etykietą środowiskową - Danish Indor Climate Label. Produkt ma także Atest Higieniczny PZH.
Warunki montażu paneli sufitowych Rockfon Eclipse
Ten rodzaj płyt sufitowych oraz sposób ich montażu, na zasadzie podwieszanych na stalowych linkach wysp, pasuje do każdego wnętrza, stanowiąc oryginalną jego dekorację.
Wyspy montuje się szybko i łatwo. Płyty sufitowe instaluje się w pozycji poziomej, przy pomocy spirali kotwiących i systemu podwieszenia Rockfon Eclipse. Model wyspy Eclipse Rectangle 2360 wyposażony jest dodatkowo w dwa profile aluminiowe - daje to możliwość montażu jedynie na czterech punktach podwieszenia. Profile mają fabrycznie nawiercone otwory, co ułatwia w nich montaż spirali kotwiących. Spirale wykonane są ze stali nierdzewnej typu 1.4401 (stopień 316), która zapewnia wysoką odporność na korozję i jest odpowiednia do stosowania w pomieszczeniach klasy C3 (EN-ISO 12944-2).
Przenoszenie i przechowywanie
Wyspy Rockfon Eclipse pakowane są w kartony. Płyty sufitowe należy przechowywać w pozycji poziomej. Aby ograniczyć ryzyko uszkodzenia wysp oraz ułatwić i przyśpieszyć montaż, do przenoszenia kartonów oraz pojedynczych wysp niezbędne są dwie osoby. Do każdego kartonu dołączona jest para rękawiczek, w których powinno się przenosić poszczególne płyty sufitowe.
Warunki montażu
Produkt może być instalowany w zakresie temperatur od 0°C do 40°C.
Ograniczenia
Wyspy sufitowe Rockfon Eclipse nie powinny być stosowane na basenach oraz na zewnątrz budynków.ze względu na ryzyko korozji elementów systemu podwieszenia.
Do podwieszania wysp Rockfon Eclipse służy zestaw składający się z regulowanych stalowych linek długości 1,5 m oraz akcesoriów. Linki mocowane są do płyt sufitowych spiralami kotwiącymi.
Spirale kotwiące: waga 1,2 kg; średnica 22 mm; długość 48 mm ±1; część widoczna: 12, 5 mm
System podwieszenia: 4 komplety po 4 sztuki (waga 1kg/szt.); 4 komplety po 6 sztuk (waga 1,4 kg/szt.)
System podwieszenia Rockfon Eclipse przystosowany jest do mocowania w betonie. Jeśli wymagane jest inne mocowanie, kotwę do betonu można zastąpić mocowaniem kompatybilnym z gwintem M6 (np. wkręt do drewna, zacisk itp.). Spirale kotwiące oraz system podwieszenia sprzedawane są osobno.
Wyspy sufitowe Rockfon Eclipse objęte są gwarancją wyłącznie wtedy, gdy do ich instalacji używa się spirali kotwiących Rockfon.
Montaż wyspowych paneli sufitowych Rockfon Eclipse
Mocowanie spirali kotwiących do wyspy
Spirale kotwiące należy przykręcać pionowo do tylnej strony wyspy. Minimalna odległość od krawędzi płyty wynosi 150 mm. Minimalna odległość między spiralami kotwiącymi wynosi 600 mm. Maksymalne obciążenie spirali kotwiącej - 5 kg.
Do montażu wyspy o wymiarach 1160 x 1160 mm potrzebne są cztery, równomiernie rozłożone spirale kotwiące. Wyspy o wymiarach 1760 x 1160 mm wymagają sześciu równomiernie rozłożonych punktów zawieszenia.
Płyta sufitowa Rockfon Eclipse Rectangle 2360

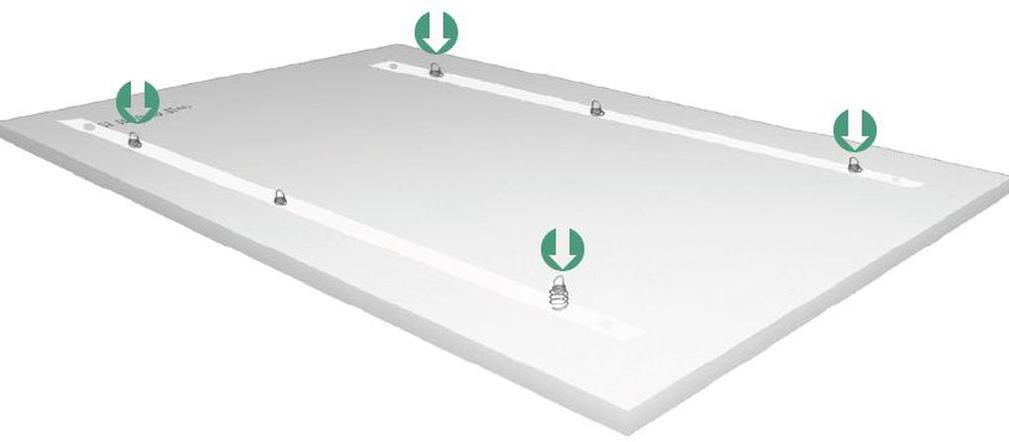

Ten model wyspy ma na tylnej stronie dwa profile aluminiowe, które mają nawiercone otwory ułatwiające montaż spirali kotwiących. Ich ilość zależy od metody montażu, ale ze względów bezpieczeństwa zaleca się stosowanie sześciu spirali.
Metoda montażu nr 1
W sytuacji, gdy wyspa nie jest dodatkowo obciążona, panel sufitowy może być podwieszony w czterech punktach. Nie należy wkręcać spirali kotwiących w otwory zewnętrzne.
Metoda montażu nr 2
W sytuacji, gdy wyspa musi przenosić dodatkowe obciążenie (do 5 kg), panel powinien być zainstalowany na sześciu punktach zawieszenia. Wówczas spirale kotwiące należy zamontować w otworach zewnętrznych.
Uwaga: Zaleca się montaż wysp Rockfon Eclipse Rectangle 2360 na równym poziomie, tak aby waga wyspy rozkładała się równomiernie na wszystkich punktach zawieszenia.
Autor: brak danych
Pierwszy sposób montażu płyty sufitowej
Montaż systemów podwieszenia oraz paneli sufitowych Rockfon Eclipse
Przed instalacją wysp sufitowych należy upewnić się, że konstrukcja, do której mocowane będą wyspy jest wytrzymała, a jej nośność gwarantuje przeniesienie obciążenia co najmniej 25 kg. W przypadku mocowania wysp w betonie, należy wiertłem średnicy 6 mm wywiercić otwór głębokości 30 mm. Przed wbiciem kołka montażowego do wywierconego otworu trzeba osłonić gwint M6. Przed przejściem do dalszego etapu montażu powinno się sprawdzić, czy kołek został właściwie rozparty. Na tym etapie powinien być widoczny jedynie gwint. Następny krok to zamontowanie linki w punktach mocowania na stropie. Linkę zakłada się na hak. System automatycznie się zablokuje, zapewniając bezpieczeństwo. Haki trzeba przymocować do wszystkich spirali kotwiących. Przed podniesieniem wyspy na żądaną wysokość (przez dwie osoby) upewniamy się, czy zostały zamontowane wszystkie haki, nie dopuszczając do sytuacji, w której wyspa zawieszona będzie tylko na jednym lub dwóch hakach.
Maksymalne obciążenie linki wynosi 5 kg, a minimalna wysokość podwieszenia to 150 mm.
Wyspę należy wypoziomować używając poziomnicy. Następnie sprawdzamy, czy wyspa zamocowana jest we wszystkich punktach, tak aby jej ciężar był równomiernie rozłożony. Wyspa Rockfon Eclipse może być zamontowana pod maksymalnym kątem 45°.
Jeśli konieczne jest zainstalowanie oświetlenia, można to zrobić na tym właśnie etapie. Oświetlenie instalowane jest niezależne. Wyspy Rockfon Eclipse nie powinny podtrzymywać dodatkowych elementów lub instalacji.
Montaż wyspy Rockfon Eclipse poniżej już istniejącego sufitu podwieszanego
Możliwe jest zamontowanie Rockfon Eclipse do już istniejącej konstrukcji T24 (rys. 1) przy użyciu standardowych akcesoriów (rys. 2), dostępnych u dystrybutorów sufitów podwieszanych. Należy skontaktować się z dostawcą konstrukcji, aby dowiedzieć się, czy może ona udźwignąć ciężar wyspy Rockfon Eclipse, oraz z dostawcą akcesoriów montażowych w celu konsultacji, czy klamry wytrzymają obciążenie 5 kg.
Możliwe jest także zamontowanie paneli sufitowych Eclipse poniżej sufitu podwieszanego w taki sposób, aby linki przechodziły przez płyty sufitowe, a system podwieszenia był zamocowany do stropu (np. stropu betonowego), jak pokazano na rysunku nr 3.
Montaż wyspy Rockfon Eclipse poniżej już istniejącego sufitu z płyt kartonowo-gipsowych
Przy użyciu wsporników
Należy skontaktować się z dostawcą wsporników, aby dowiedzieć się, czy mogą one przenosić ciężar 5 kg na 1 punkt zawieszenia. Wiercimy otwór w płycie kartonowo-gipsowej. Następnie mocujemy blokadę linki do wspornika. Wsuwamy wspornik do płyty kartonowo-gipsowej i układamy go płasko na płycie.
Możliwy jest także montaż wyspowych płyt sufitowych przy użyciu kołków do płyt kartonowo-gipsowych lub kotew sufitowych - warunkiem montażu jest sprawdzenie, czy te pojedyncze elementy montażowe podtrzymają ciężar 5 kg.
Montaż wyspy Rockfon Eclipse bezpośrednio do stropu betonowego

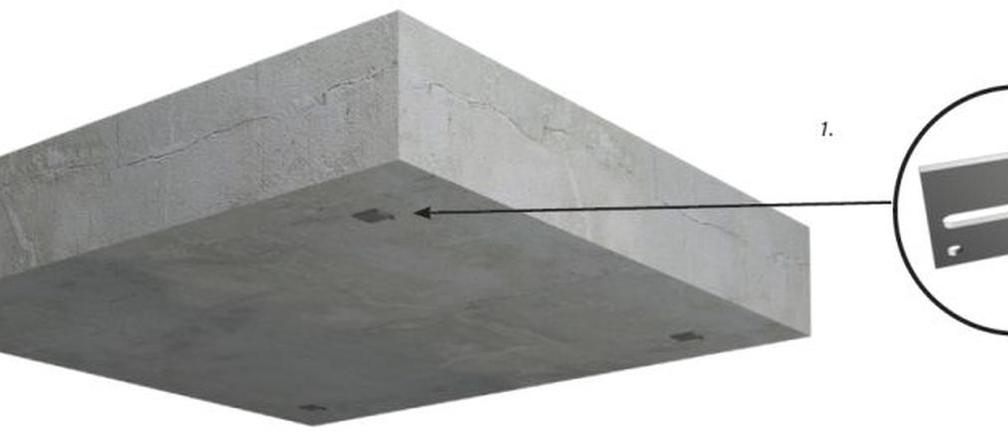

Przeprowadza się go przy użyciu specjalnej płytki montażowej. Odległość między wyspą a stropem wyniesie około 1,5 cm.
Autor: brak danych
W budynkach, w których z różnych względów nie ma możliwości instalacji sufitu podwieszanego, a istnieje konieczność poprawy akustyki pomieszczeń, rozwiązaniem są wyspowe płyty sufitowe Rockfon Eclipse produkowane ze skalnej wełny mineralnej. Oprócz właściwości użytkowych, takich jak zdolność pochłaniania dźwięku oraz odbicia światła, a także odporność na wilgotność czy niepalność wyspami Rockfon Eclipse można w ciekawy sposób kreować wystrój wnętrza. Producent zapewnia nie tylko płyty sufitowe w różnych kszałtach, ale również kompletny system podwieszania wysp sufitowych. Wyspy Rockfon Eclipse są łatwe w montażu. Należy jednak przestrzegać kilku zaleceń montażowych, m.in. równomiernego rozłożenia punktów zawieszenia na płycie sufitowej czy nie przekraczania granicznej wartości obciążenia płyty. Wyspy sufitowe można montawać zarówno do sufitu podwieszanego, sufitu z płyt g-k, jak i stropu betonowego.
